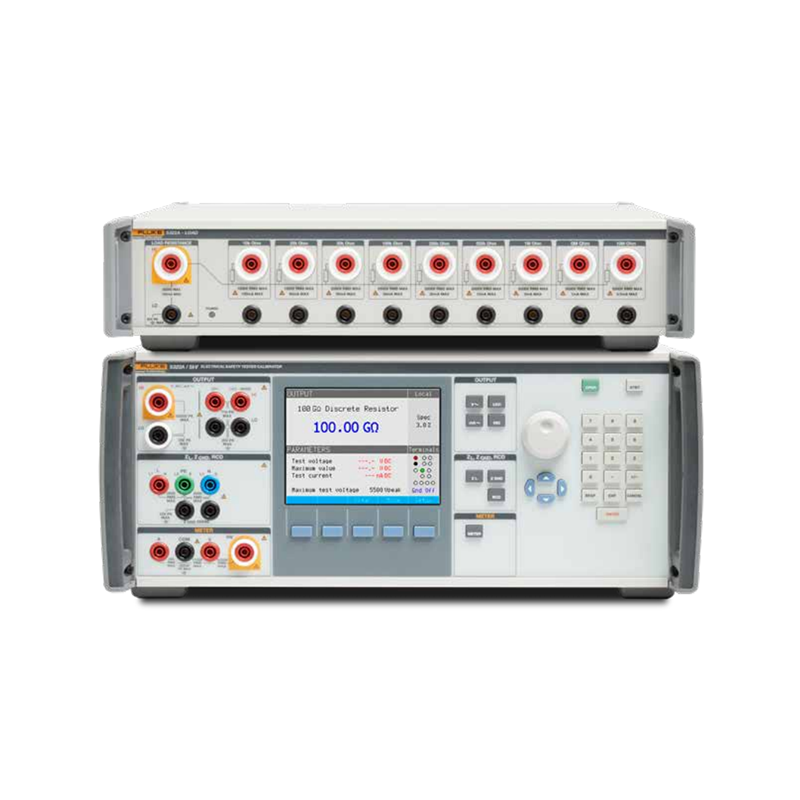

福禄克Fluke 5322A电气安全测试仪校准器-深圳连讯

产品概要

绝缘电阻测试仪
5322A 校准仪采用高阻值、高电压电阻器，可测量兆欧计以及其他便携式和台式绝缘测试仪的高压输出。校准不超过 5 kV 的绝缘电阻测试仪时，您可以选择从 10 kΩ 到 100 GΩ、分辨率为 4.5 位数字的一系列连续可变电阻值。在校准 10 kV 绝缘测试仪时，随附的 R 倍增器可将这些范围扩展至 10 TΩ 和 10 kV。随附的 10 kV 分压器（可选配幅度范围更高的40 kV 探头）用于测量不超过 10 kV 的测试仪，确保您获得进行这些测试所需的 TUR。

漏电流测试仪
模拟直接/触摸、差分和替代漏电流方法的漏电流，分辨率为 10 µA，电流量程为 0.1 mA 至 30 mA。与仅提供单一方法的其他校准仪不同，5322A 使您可以选择更适合您情况的漏电流测试方法。

多功能安装测试仪
5322A 可以快速校准这些多功能电气安装测试仪，并能灵活校准绝缘电阻、通断性、回路阻抗、RCD 和接地电阻测试仪功能。这意味着用一台仪器即可完成这些校准。

便携式电器测试仪 (PAT)
5322A 具有校准 PAT 所需的所有功能，包括绝缘电阻、接地导通电阻、漏电流 RCD、高压绝缘电压和负载测试功能。

通断测试仪和接地电阻测试仪
要校准这些低电阻测试仪，校准仪必须能够输出精确的低电阻。5322A 校准仪从低电阻精密电阻器输出 100 mΩ 至 10 kΩ、分辨率为 3.5 位数字的电阻值。选择 2 线或 4 线模式可获得更大灵活性，或一个离散 4 线 10 mΩ 电阻器以覆盖更多的工作负载。

环路/线路阻抗测试仪和接地导通测试仪
5322A 校准仪采用 16 个高功率、高电流电阻器，可使环路或线路的电阻增大已知数值。使用扫描模式自动确定环路的电阻，并使用有源环路补偿模式 (5322A/VLC) 来补偿环路或线路中的任何剩余阻抗。接地连接电阻输出为 2 线或 4 线。4 线输出的最低电阻为 1 mΩ。

漏电保护器 (RCD) 或接地故障断流器 (GFCI) 测试仪
5322A 可模拟断路器 (RCD/GFCI) 以验证和校准跳闸电流和跳闸时间，而不会使装置的断流器跳闸。对于大多数 RCD 测试仪，计算的跳闸时间不确定度为 0.25 ms，以提供优于 4:1 的测试不确定度比率 (TUR)。跳闸电流的不确定度为 1%，这也在大多数应用中提供了优于 4:1 的 TUR。5322A 还具有特殊的 PAT RCD 模式，用于校准这些测试仪的 RCD 功能。

耐电压测试仪
使用耐电压测试仪的电气安全测试是开发和制造从冰箱到电源等电子和电气产品的重要组成部分。政府法规通常要求进行此类测试以确保产品安全性。5322A 提供的耐电压测试仪交流和直流电压校准。内置测试仪可测量最高 5 kV 的电压和电流。5 kV 量程还可测量耐电压测试仪的耐压纹波系数和失真 (THD)。

为了进行耐压电流高达 100 mA 的测量，Fluke Calibration 提供了一个负载适配器附件。将负载适配器与 5322A 内置电流表配合使用，可全面校准耐电压测试仪。对于超过 5 kV 的电压，可使用随附的 10 kV 分压器附件或可选的特色 40 kV 探头。10 kV 分压器可测量最高 10 kV 的电压，不确定度为 0.5%。
型号及配件

型号与配件

5322A

带有1.5kV高压电阻源的电气安全测试仪校准器

5322A/5

带有5kV高压电阻源的电气安全测试仪校准器

5322A/VLC

带有1.5kV 高压电阻源、600V标准源、电压环路补偿的电气安全测试仪校准器

5322A/40

带有1.5kV 高压电阻源和 40 kV探头的电气安全测试仪校准器

5322A/5/VLC

带有5kV高压电阻源、600V标准源、电压环路补偿的电气安全测试仪校准器

5322A/VLC/40

带有1.5kV高压电阻源、600V标准源、电压环路补偿和40kV探头的电气安全测试仪校准器

5322A/5/40

带有5kV高压电阻源和40kV探头的电气安全测试仪校准器

5322A/5/VLC/40

带有5kV高压电阻源、600V标准源、电压环路补偿和40kV探头的电气安全测试仪校准器
技术指标

一般技术指标

技术指标置信水平

0.99

技术指标担保期

1 年

电源线

115/230 V ac (50/60 Hz) +10 % / -14 %，中性线与保护性接地之间的最大电压差不超过 15 V。电源线工作电压偏差为 -10 % 至 -14 % 时，会对电压输出端的负载电流产生限制。请参阅下面的交流/直流电压校准仪（VLC 选件）。

功耗

最高 1250 VA

保险丝保护

交流电源输入：230 V 电源采用 2 A/250 V、延时型（T2L250 V – 5 mm x 20 mm）保险丝；115 V 电源采用 4 A/250 V、延时型（T4L250 V – 5 mm x 20 mm）保险丝
RCD 输入：3.15 A、250 V，快断型 (F3.15H250 V – 5 mm x 20 mm)
仪表电流 (A) 输入：20 A、500 V，延时型 (F20H500 V – 6.3 mm x 32 mm)
环路/线路阻抗输入：4 A、500 V，延时型 (T4H500 V – 6.3 mm x 32 mm)
漏电流输入：100 mA、250 V，快断型 (F100 mL250 V – 5 mm x 20 mm)

环境

预热时间

15 分钟

温度性能

工作温度：18 °C 至 28 °C
校准温度 (tcal)：23 °C
对于 5 °C 至 40 °C 的温度，超出 tcal ± 5 °C 范围的温度时温度系数为规格的 0.1 / °C。
存放温度：-10 °C 至 50 °C
存放恢复时间：工作温度下，通常 < 24 小时

相对湿度（工作时）

不超过 28 °C 时 < 80%（电阻输出 > 10 GΩ 且不超过 28 °C 时 < 70%）

相对湿度（存放时）

90% 无凝结，0 °C 至 50 °C

海拔

工作时：2000 m (6561 ft)
存放时：12200 m (40000 ft)

尺寸和重量

尺寸

430 mm x 555 mm x 170 mm (16.9 in x 21.8 in x 6.7 in)

重量

20 kg (44.1 lb)

合规性

安全性

电源：IEC 61010-1：过压类别 II，污染等级 2
测量：IEC 61010-2-030：5000 V（未分类）

低电阻源

量程

100 mΩ 至 10 kΩ + 10 mΩ 单值选择，直流和线路频率 (50/60 Hz)

1.5 kV 高电阻源（仅限直流）

量程

10 kΩ 至 10 GΩ + 100 GΩ 单值选择

5.5 kV 高电阻源（仅限直流）（5322A/5）

量程

10 kΩ 至 100 GΩ

测试电压测量

量程

0 V 至 5500 V 直流

接地导通电阻源（电阻模式）

量程

1 mΩ 至 1700 Ω，直流和线路频率 (50/60 Hz)

线路/环路阻抗源

量程

25 mΩ 至 1700 Ω

手动/扫描模式校正

剩余阻抗范围

0 Ω 至10 Ω

分辨率

1 mΩ

补偿模式校正（有源环路补偿）（5322AVLC 选件）

最大补偿阻抗

0 Ω 至2 Ω

漏电流源

量程

0.1 至 30 mA

测试电压

无源模式：60 V 至 250 V 交流真有效值
差分模式：60 V 至 250 V 交流真有效值
替代模式：10 V 至 250 V 交流真有效值
有源模式（仅限于 5322A/VLC）[1]：50 V 至 100 V 交流真有效值

不确定度

无源模式：±（设置值的 0.3% + 2 μA）
差分模式：±（设置值的 0.3% + 2 μA）
测试不确定度可能会受电源电压不稳定性的影响
替代模式：±（设置值的 0.3% + 2 μA）
有源模式（仅限于 5322A/VLC）[1]：±（设置值的 0.3% + 1 μA）

人体模拟（仅适用于替代漏电流）

电阻量程：0 Ω 至 10000 Ω
分辨率：1 Ω

RCD（漏电保护器）（适用于电气安装测试仪）

跳闸电流量程

0.5 X I 和 1 X I 模式：5 至 30 mA，步长为 1 mA
1.4 X I 和 2 X I 模式：14 至 60 mA，步长为 1 mA
5 X I 模式：50 至 150 mA，步长为 1 mA

跳闸电流测量分辨率

1 μA 至 30 mA
10 μA（30 mA 至 150 mA 量程）
100 μA（300 mA 至 3 A 量程）

跳闸电流测量不确定度

跳闸电流

标称电流 (I) 设置值的 ±1%

跳闸时间范围

10 至 5000 ms

跳闸时间不确定度

（设置值的 0.02% + 0.25 ms）

接触电压/线路电压

接触电压量程：50 V
接触电压设置：在离散点中，取决于设置的跳闸电流值
接触串联电阻：0.02 Ω、0.05 Ω、0.10 Ω、0.35 Ω、0.50 Ω、0.96 Ω、1.7 Ω、4.7 Ω、9 Ω、17 Ω、47 Ω、90 Ω、170 Ω、470 Ω、900 Ω、1700 Ω
线路电压量程：250 V
线路电压不确定度：±（读数的 5% + 3 V）
用户可选标称线路电压：100 V/115 V/120 V/220 V/230 V/240 V/250 V 或真实电压
跳闸后延迟电源恢复模式：用户可选

RCD（漏电保护器（用于 PAT））

跳闸电流量程

0.5 X I 至 5 X I 模式：5 至 150 mA，步长为 1 mA

跳闸电流测量分辨率

1 μA

跳闸电流测量不确定度

跳闸电流：标称电流 (I) 设置值的 ±1%

跳闸时间范围

10 至 5000 ms

跳闸时间不确定度

（设置值的 0.02% + 0.25 ms）

线电压

重新连接延时：2.5 s

交流/直流电压校准仪（带 VLC 选件的 5322A）

量程

0.03 V 至 600 V，交流或直流 (0.5% - 1%)

内部量程

交流模式：0.3 V 至 600 V
直流模式：0.3 V 至 600 V

万用表

最大耐受电压

HV 端子至 COM 端子：5000 V rms
V 端子至 COM 端子：1100 V rms
COM 端子至保护性接地：2200 V pk

交流/直流电压量程

V (1100 V) 输入：0 V 直流至 ±1100 V 直流 10 mV 至 1100 V 交流真有效值
HV (5000 V) 输入：0 V 直流至 ±5000 V 直流 5 V 至 5000 V 交流真有效值

交流/直流电流

量程

0 A 至 20 A 持续电流，20 A 至 30 A 不超过 5 分钟，交流真有效值或直流

交流功率

量程

0 kVA 交流至 33 kVA 交流

类型

视在功率、有功功率、无功功率

相位指示

相位角 (φ)、功率因数 (PF)

相位不确定度 (dφ)

± 0.1°

直流功率

量程

0 至 33 kVA 直流

耐压测试交流电压失真测量

频率范围

45 Hz 至 65 Hz

谐波数

25

耐压测试直流电压纹波系数测量

电压量程

100 V 至 5000 V 直流

纹波系数量程

0.1

Flash 测试电压测量（使用 Flash LC 或 Flash V 模式）

I 类电压量程

2000 V 交流真有效值

不确定度

±（读数的 0.3% + 6 V）

II 类电压量程

3000 V 交流真有效值

不确定度

±（读数的 1% + 6 V）

高压绝缘漏电流测量（使用 Flash LC 模式）

量程

0 mA 交流真有效值或直流至 300 mA 交流真有效值或直流

分辨率

4.5 位数字
