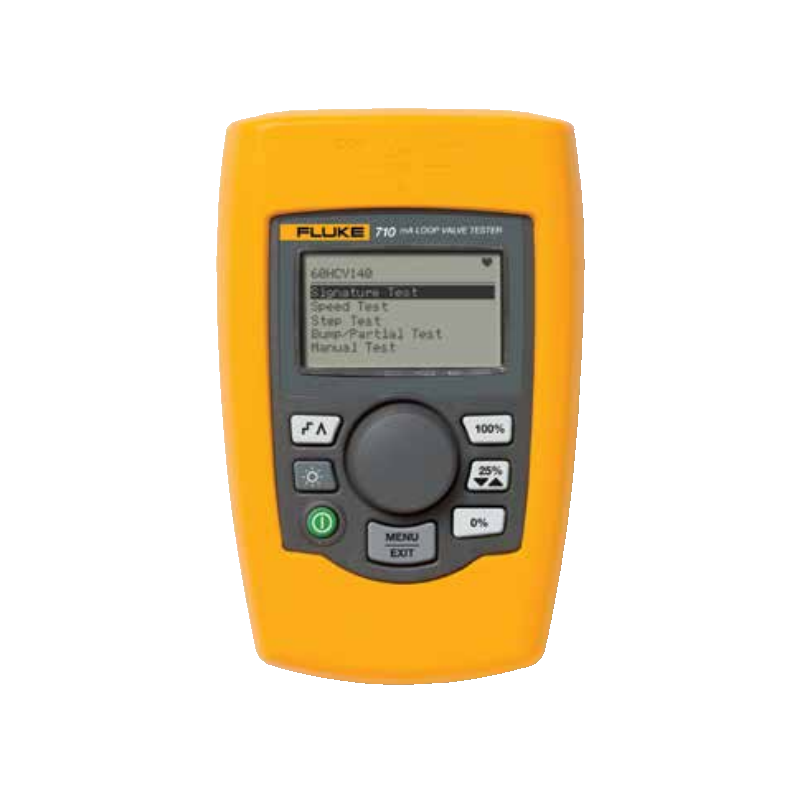

福禄克Fluke 710阀门测试仪

Fluke 710 阀门测试仪旨在使用户快速、轻松地测试 HART 智能控制阀。710 具有内置测试流程和直观用户界面，使用户可以快速、轻松地测试阀门，同时阀门测试快速检查结果可提供一目了然的诊断结果，帮助您比以往更快地做出维护决策。阀门状况快速检查结果可让用户知晓阀门是处于良好、临界还是不良的运行状态，从而使您可以快速决定是否需要进行额外维护。

  • 关键阀门测试功能包括预配置阀门特征测试、速度测试、步进测试、手动测试以及碰撞和部分行程测试

  • 关键的阀门测试仪功能包括 mA 源、mA 模拟、mA 读取、mA 读取/回路电源及电压读取

  • ValveTrack™ 软件能够上传至 PC 以进一步深入分析记录并保存至 710 存储器的阀门测量数据

查看更多
咨询热线： 13410391245
在线咨询
  • 产品概要


    阀门测试仪配备了阀门测试和 HART 通信功能

    借助 710 阀门测试仪的内置 HART 通信功能，用户可以输出 4-20 mA 信号以使智能控制阀移动的同时，也可以解析阀门的 HART 反馈信号以确定阀门是否移至预期位置。除了位置信息，还可通过 HART 通信协议确定阀门内部 I/P（用于移动阀门）输出的测量压力。


    710 具有内置测试流程，该流程可自动增加和改变 mA 信号，同时可监测 HART 位置和来自控制阀的压力反馈，只需按一下按钮，便可以充分了解阀门的整体状况。


    预先配置阀门测试、一目了然的诊断结果

    710 内置的阀门测试程序包括：

    • 手动测试；手动更改 mA 信号并查看 HART 位置和压力参数信息

    • mA 信号 (4-20-4 mA) 的全量程斜坡特性，同时记录 0-100-0% 位置，或从 0-100-0% 移

      动阀门所施加的压力

    • 逐步将输入端的 mA 信号步进至阀门，并评估阀门对 mA 输入变化的响应

    • 速度测试可确定阀门打开或关闭的速度

    • 碰撞和部分行程测试有助于在一部分量程内测试阀门，以便在实际工况中进行测试


    ValveTrack™ 软件支持进一步分析和趋势预测

    阀门测试数据可以记录并保存至 710的 存储器内，也可以上传至随附的 ValveTrack™ 分析软件。


    通过 ValveTrack™ 软件可以：

    • 对记录的阀门测试数据（现场采集）进行上传、打印和绘制

    • 将之前上传的测试数据与最近的测试数据进行比较

    • 通过 HART 标记 ID 查看阀门测试历史数据

    • 将阀门测试数据导出为 CSV 以在 Microsoft Excel® 中进行补充分析


    节省时间，解决问题

    此外，710 还具有如下功能：

    • 现场记录 HART 数据。710 现场记录数据后，ValveTrack™ 软件便能上传您工厂中多达 20

      个 HART 设备的 HART 配置，并能以 (.csv) 或 (.txt) 格式输出数据。

    • 数据日志中的 mA 回路测量值和 HART 数据可来自于某一个特定的变送器，以便用于排除

      故障和调整回路。数据日志具有 1 至 60 秒可选采集间隔，可记录 4910 条记录或 99 个单

      独会话。每个记录均包含 mA 测量值和所有四个工艺参数。


    产品亮点

    • 阀门测试流程可对控制阀进行良好、临界或不良状况的评估

    • 通用 HART 通信

    • mA 精度，0.01% 测量值或输出值

    • 紧凑、耐用的设计

    • 直观的用户界面，快速旋钮可实现快速的设置，易于使用

    • 24 V 直流回路电源，带有 mA 测量模式 (-25% - 125%)

    • 电流量程分辨率达 1 µA，电压量程分辨率达 1 mV

    • 内置 HART 通讯用 250 Ω 可选电阻器

    • 所有测量均采用简单的双线连接

    • 自动关机以延长电池寿命

    • 可变步进和斜坡时间（秒）。


    HART 通信

    Fluke 710 具有内置 HART 调制解调器，可传达以下 HART 命令：

    • 读取传感器 PV 信息

    • 读取 PV 输出信息

    • 读取和写入 PV 单位类型、标记 ID 名称、描述符和消息

    • 读取和写入 PV 范围（上限和下限）

    • 进入/退出固定电流模式

    • 设定零点偏移

    • 微调 DAC 零点（mA 输出：4 mA）

    • 微调 DAC 增益（mA 输出：20 mA）


    HART 阀门命令

    • 710 包括以下独特的 HART 命令以支持控制阀：

    • 自动微调阀门控制器


    此外，Fluke 710 还可以：

    • 现场记录 HART 数据。710 现场记录数据后，ValveTrack™ 软件便能上传您工厂中多达 20

      个 HART 设备的 HART 配置，并能以 .csv 或 .txt 格式输出数据

    • 数据日志中的 mA 回路测量值和 HART 数据可来自于某一个特定的变送器，以便用于排除

      故障和调整回路。数据日志具有 1 至 6 秒可选采集间隔，可记录 4910 条记录或 99 个单独

      会话。每个记录均包含 mA 测量值和所有四个工艺参数。


  • 型号及配件

    Fluke-710 mA 回路阀门测试仪

    堆叠式测试导线套件

    加长齿鳄鱼夹套件

    TP220 测试探头

    AC280 SureGrip™ 钩夹

    Lemo 至 USB 上传/下载线缆

    ValveTrack™ 软件（免费下载）

    软包

    六节 AAA 型电池（已装入）

    709/709H/710 产品手册 CD-ROM

    709/709H/710 快速参考指南

    709/709H/710 安全须知

  • 技术指标

    功能

    mA 输出、mA 模拟、mA 读取、mA 读取/回路电源及电压读取。

    量程

    电流 (0 - 24 mA) 和电压 (0 - 30 V DC)

    分辨率

    电流量程分辨率为 1 µA，电压量程分辨率为 1 mV

    精度

    0.01% ± 2 个计数（全量程）（23 °C ± 5 °C [73.4 °F ± 9 °F] 时）

    工作温度范围

    -10°C 至 55°C（14°F 至 131°F）

    湿度范围

    10 至 95% 无冷凝

    稳定性

    满量程 20 ppm/°C（-10°C ～ 18°C 和 28°C ～ 55°C）

    显示屏

    128 x 64 像素，带背光的 LCD 图形显示器，0.34 高数字显示

    电源

    6 节 AAA 碱性电池

    电池续航时间

    40 小时连续使用时间（碱性电池测量模式下）

    回路合规电压

    20mA 时 24 V 直流电

    过电压保护

    240 V AC

    过载电流保护

    28 mA DC

    EMC

    EN61326 附录 A（便携式仪器）

    尺寸（长 x 宽 x 高）

    15 x 9 x 3 cm (6 x 3.6 x 1.3 in)

    重量

    0.3 kg (9.5 oz)

    配套附件

    带数据的可溯源校准证书、电池、测试导线、USB 上传线缆和安全手册

    保修期

    三年
