藤仓Fujikura 88S纤芯对准熔接机

藤仓Fujikura 88S 纤芯对准熔接机可以通过PAS(侧面对准系统)方式来进行精密的对芯,不论何种类型以及品质的光纤,都可以达到很低的熔接损耗。 88S熔接机改良了前代机型80S的防风盖以及加热器压板的自动开关功能,并且优化了内部结构,使得操作过程中将热缩管放置到熔接点中心位置变得更加简便,从而进一步缩短了施工所需的时间。除此之外,实现了熔接机和两把光纤切割刀同时无线通信,以及配备了最新的设计的工作台,可以分割变化形状,以适应不同的施工环境。

  • 纤芯对准单芯光纤熔接机

  • 更先进的自动化架构

  • 将热缩管放置在光纤熔接点极其便捷

  • 光纤固定夹功能

  • 能够兼容250um光纤和900um松套管的通用护套压板

  • 最新设计了大容量的携带箱

  • 配备蓝牙无线通信功能

  • 更换电极棒不需要工具

  • 大容量电池

  • 4.9英寸液晶触摸屏

查看更多
咨询热线: 13798421872
在线咨询
  • 产品概要

    真正的纤芯对准

    1.纤芯对准技术

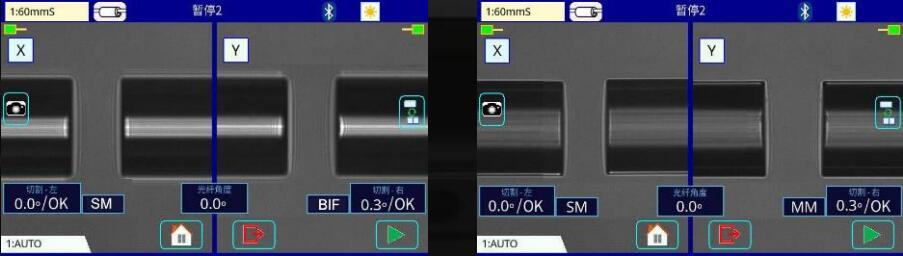

    88S 熔接机配备有高精度的物镜,可以修正由光纤的纤芯和包层不同芯所造成的偏差,从而实现高精度的纤芯对准。并且通过物镜,熔接机也能够识别不同种类的光纤。




    2. 先进的影像处理技术

    88S 熔接机配备有先进的影像处理机能,能够以解析亮度的模式来分析光纤的侧面影像。从而侦测纤芯的真实位置以实现极低且具有一致性的熔接损耗。




    3. 光纤识别功能

    88S 熔接机能够通过识别光纤的类型来自动匹配最佳的放电参数。




    便捷的自动化

    88S 熔接机配备有便捷的自动化功能,可以大大缩短施工的时间。如果使用全套自动化功能,在从开始熔接到完成加热的整个过程中,操作人员所要做的仅仅是搬送光纤,无需触碰熔接机而产生任何额外的操作。




    光纤固定夹用以辅助自动化的操作。当熔接完成后护套压板自动打开的时候,光纤固定夹能够轻轻地按压熔接好的光纤,以保证其不会弹起。在操作人员提起光纤的时候,光纤固定夹也会同时松开。




    熔接完成后打开防风盖和护套压板所需的时间




    将光纤放入加热器所需的时间




    人性化的操作

    1. 便于设定热缩套管的位置

    针对 60mm 长度的热缩套管,护套压板的形状进行了优化。从熔接点到护套压板边缘的长度为 30mm。因此从手指拿起光纤,到将热缩套管放置到熔接点中心位置的这一操作会变得十分方便。




    2. 携带箱

    88S 熔接机的携带箱整合了多种用途。携带箱打开以后就可以开始熔接操作,并且根据不同的操作环境,同样可以选择将熔接机放置于携带箱的顶部,或是将工作托盘取出进行操作。




    3. 工作托盘

    最新设计的工作托盘具有各种各样的功能。配备有两个大空间的抽屉,可以存放工具和电池。并且托盘可以分开成为两部分,以灵活的适应于不同的施工场景。




    4. 兼容松套管光纤

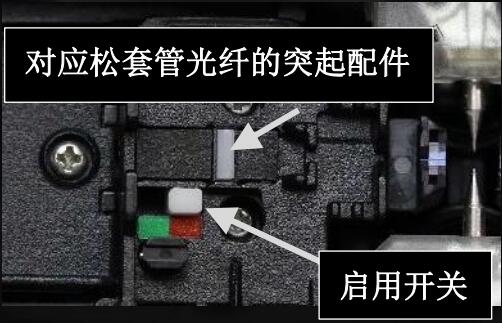

    88S 熔接机的护套压板能够兼容松套管光纤。护套压板上面配备有对应松套管光纤的突起配件,并且可以通过手指拨动开关的位置来启用或者解除。




    智能刀片管理技术

    1. 刀片自动旋转

    88S 熔接机和 CT50 切割刀能够通过无线连接通信,以实现当熔接机检测到刀片磨损的时候,控制切割刀自动旋转刀片的功能。并且 88S 熔接机也能够同时连接两把 CT50 切割刀。




    2. 刀片寿命管理

    88S 熔接机能够显示刀片的剩余寿命,并且能够适时的提醒操作人员更换刀片的位置,高度以及更换新的刀片。



  • 型号及配件

    纤芯对准熔接机

    88S

    (1) 电池*

    BTR-15

    (2) 交流适配器

    ADC-20

    (3) 交流电源线

    ACC-14, 15, 16,17 或 18

    (4) USB 通信线

    USB-01

    (5) 熔接机背带

    ST-02

    (6) 电极棒 (备用)

    ELCT2-16B

    (7) 光纤夹具装载板

    SP-03

    (8) 携带箱

    CC-39

    (9) 左侧工作托盘

    WT-09L

    (10) 右侧工作托盘

    WT-09R

    (11) 工作托盘冷却架

    JP-09

    (12) 三脚架螺丝

    TS-03

    (13) 携带箱背带

    ST-03

    (14) 酒精泵

    AP-02

    (15) 快速操作手册

    QRG-02-C

    单芯光纤涂覆层剥除钳

    SS03 或 SS01

    光纤切割刀

    CT50

    (1) 光纤碎屑收集盒

    FDB-05

    (2) 光纤托盘

    AD-10-M24

    (3) 切割刀携带盒

    CC-37

    (4) 内六角螺丝刀

    HEX-01

    使用光纤托盘

    AD-50

    光纤夹具

    FH-70-200

    FH-70-250

    FH-70-900

    FH-FC-20

    FH-FC-30

    直流适配器

    DCA-03

    直流电源线

    DCC-20

    DCC-21

    搬送夹具

    CLAMP-DC-12

    冷却架

    JP-10

    JP-10-FC

    热缩套管

    FP-03

    FP-03(L=40)

    FP-03M

  • 技术指标

    光纤对芯方式

    纤芯对准

    熔接光纤数量

    单芯光纤

    光纤类型

    单模光纤

    多模光纤

    包层直径

    80 到 150μm

    使用护套压板

    涂覆层直径:最大 3000μm

    切割长度:5 到 16mm *1

    熔接损耗 *2

    ITU-T G.652:平均 0.02dB

    ITU-T G.651:平均 0.01dB

    ITU-T G.653:平均 0.04dB

    ITU-T G.654:平均 0.04dB

    ITU-T G.655:平均 0.04dB

    ITU-T G.657:平均 0.02dB

    熔接时间 *3

    SM FAST 模式:平均 7 到 9 秒

    AUTO 模式:平均 14 到 16 秒

    热缩套管类型

    加热收缩型套管

    热缩套管长度

    最大 66mm

    热缩套管直径

    加热前最大 6.0mm

    加热时间 *4

    60mm slim 模式:平均 9 到 10 秒

    60mm 模式:平均 13 到 15 秒

    光纤拉力测试

    约为 2.0N

    电极棒寿命*5

    约为 5000 次熔接

    尺寸 W

    约为 170mm 不包括突出部

    尺寸 D

    约为 173mm 不包括突出部

    尺寸 H

    约为 150mm 不包括突出部

    重量

    约为 2.8kg 包含电池

    温度

    使用环境:-10 到 50 摄氏度

    存储环境:-40 到 80 摄氏度

    湿度

    使用环境:0 到 95%RH 不结露

    存储环境:0 到 95%RH 不结露

    海拔

    最大 5000 米

    输入

    交流 100 到 240V,50/60Hz,最大 1.5A

    类型

    可充电锂电池

    输出

    约为直流 14.4V / 6380mAh

    容量 *6

    约为 300 次熔接和加热循环

    温度

    充电环境:0 到 40 摄氏度

    存储环境:-20 到 30 摄氏度

    电池寿命 *7

    约为 500 次充电循环

    液晶显示器

    5 英寸的 TFT 触摸屏

    放大倍数

    200 到 320 倍

    V 形槽

    LED 灯

    电脑

    USB2.0 Mini B type

    外置 LED 灯

    USB2.0 A type

    约为 DC5V,500mA

    带状热剥除钳

    Mini DIN 6pin

    直流 12V,最大 1A

    无线通信 *8

    Bluetooth 4.1 LE

    熔接模式

    100 个熔接模式

    加热模式

    30 个加热模式

    熔接结果

    20000 个熔接结果

    熔接影像

    100 个影像

    三脚架螺丝孔

    1/4-20UNC

    自动功能

    根据光纤种类选择熔接模式

    放电功率校正

    防风盖自动打开和关闭

    护套压板自动打开

    加热器盖子自动打开和关闭

    加热器夹具自动打开和关闭

    培训功能

    熔接机内置教学视频和 PDF 操作手册

    护套压板

    便于确定热缩套管的位置

    电极棒

    更换的时候不需要工具
