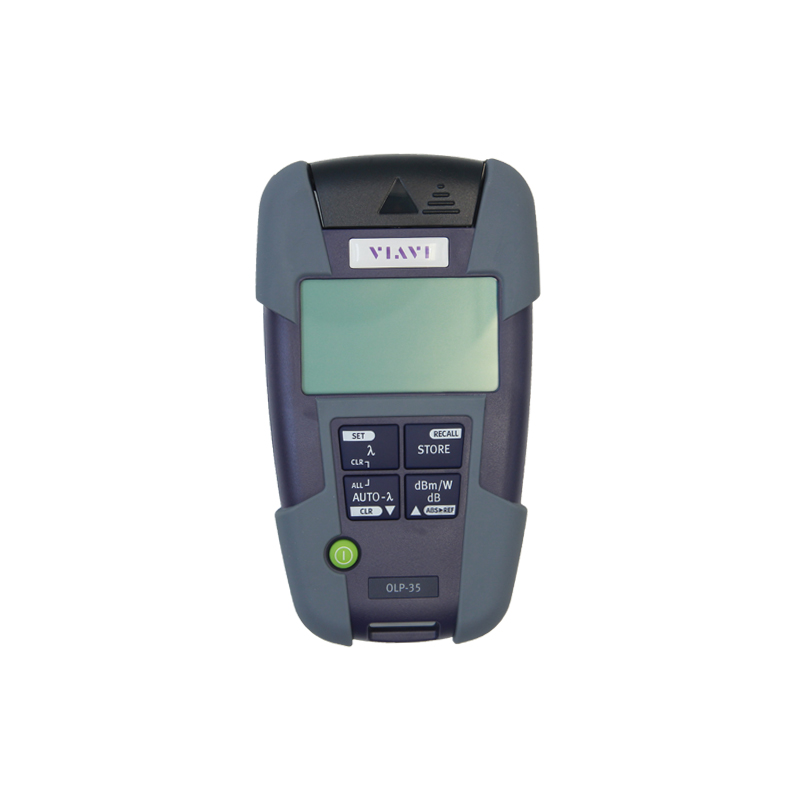

VIAVI OLP-34/35/38 SmartPocket™光功率计

Viavi Solutions® OLP-3x 光功率计可快速、轻松、方便地测量光纤网络中的功率电平和损耗。

主要优势

  • 成本效益优秀、坚固、高性能的解决方案

  • 3 年的再校准周期

  • 1 纳米增量通用波长设置

  • 支持所有 2.5 毫米连接器(并可选择支持 1.25 毫米连接器)的通用光接口

  • 自动波长检测和 TwinTest 模式

  • 内部数据存储和 PC 下载功能

  • 快速启动操作,无需预热


应用

  • 测量光功率电平和链路插入损耗

  • 具备 850/1300 纳米多模波长能力的企业局域网

  • 测试多模和单模接入网及城域网(局域网/广域网)

  • 在电信、有线电视及军事应用中进行标准功率测试和大功率测试


查看更多
咨询热线: 13798421872
在线咨询
  • 产品概要

    各种用途的超小型功率计

    对于具备任何技能水平的技术人员,SmartPocket 光功率计都非常易用,它与 Viavi 光源相得益彰,可在多模和单模网络中实现插入损耗和连续性测试。这些光功率计提供了经过成本优化的专用解决方案,可通过以下各项特性实现对光纤的现场测试和故障排除:

    • 直观的一键式操作

    • 自动波长识别

    • 可同步显示相关结果和设置的大型清晰显示屏


    小巧而牢固的 OLP-3x 还具备前所未有的数据存储能力,并可通过 micro USB 端口将结果下载到 PC。

    • OLP-34 已针对局域网/广域网接入和企业网多模光纤或单模光纤应用优化

    • OLP-35 已针对标准的电信网络应用优化

    • OLP-38 是高功率版本(+26 dBm),适合有线电视(带模拟射频传输)或放大的DWDM 系统应用


    具备强大测试功能的小巧工具



    从测试到制作报告的现场测量

    只需点击几下,Viavi Smart Reporter 报告软件用户便可从功率计存储器快速、有效地下载测试结果数据。一旦资料下载完毕,该软件将会提供所有的报告功能,以便创建并生成专业的鉴定报告。





    各种用途的超小型光功率计

    从多模的企业网络到高功率应用,SmartPocket?系列提供了一套完整的功率计用于现场光纤的测试和故障排除

    • OLP-34专门用于局域网/广域网接入和企业网多模光纤或单模光纤应用

    • OLP-35涵盖了所有标准的电信网络应用领域

    • OLP-38是高功率版本(+26 dBm),适合任何有线电视(带模拟射频传输)或放大的DWDM系统应用


  • 型号及配件

    146829

    OLP-34 光功率计

    锗,+5 dBm(带数据存储)

    146860

    OLP-35 光功率计

    InGaAs,+10 dBm(带数据存储)

    146888

    OLP-38 光功率计

    Filtered InGaAs,+26 dBm(带数据存储)

    147133

    OLP-34 光功率计*

    锗,+5 dBm(带数据存储和 USB 下载功能)

    147163

    OLP-35 光功率计*

    InGaAs,+10 dBm(带数据存储和 USB 下载功能)

    2302/13

    OLP-38 光功率计*

    Filtered InGaAs,+26 dBm(带数据存储和 USB 下载功能)

  • 技术指标

    检波器类型

    OLP-34:锗

    OLP-35:InGaAs

    OLP-38:Filtered InGaAs

    光接口/连接器

    OLP-34:通用 2.5 mm/1.25 通用 2.5 mm/1.25 mm1

    OLP-35:通用 2.5 mm/1.25 mm1

    OLP-38:通用 2.5 mm/1.25 mm1

    波长范围

    OLP-34:780 至 1600 nm

    OLP-35:780 至 1650 nm

    OLP-38:780 至 1650 nm

    波长设置

    OLP-34:1 nm 步长,780 至 1600 nm

    OLP-35:1 nm 步长,780 至 1650 nm

    OLP-38:1 nm 步长,780 至 1650 nm

    可编程波长

    OLP-34:5 个预设值(自定义)

    OLP-35:5 个预设值(自定义)

    OLP-38:5 个预设值(自定义)

    校准波长

    OLP-34:850、980、1300、1310、 1490、1550 nm

    OLP-35:850、980、1300、1310、 1490、1550、1625 nm

    OLP-38:850、980、1300、1310、1490、1550、1625 nm

    功率范围

    OLP-34:–60 至 +5 dBm

    OLP-35:–65 至 +10 dBm

    OLP-38:–50 至 +26 dBm

    显示范围

    OLP-34:–60 至 +10 dBm

    OLP-35:–65 至 +13 dBm

    OLP-38:–50 至 +26 dB

    最大输入功率

    OLP-34:+13 dBm

    OLP-35:+16 dBm

    OLP-38:+27 dBm

    测量单位

    dB/dBm/W

    绝对不确定性2

    ± 0.2 dB (±5%)

    线性度3

    OLP-34:± 0.06 dB(–50 至 +5 dBm)

    OLP-35:± 0.06 dB(–50 至 +5 dBm)

    OLP-38:± 0.06 dB(–32 至 +20 dBm)

    音调检测

    270 Hz、1 kHz、2 kHz

    自动波长模式4

    多 λ 模式4

    TwinTest/串行 TripleTest

    数据存储

    100 条结果

    数据下载功能

    Micro USB 接口(用于 PC 传输)

    干电池

    2x Mignon (AA) 1.5 V

    可充电电池

    2x Mignon (AA) NiMH 1.2 V

    交流电运行

    通过 micro USB 和 SNT-505

    电池续航时间

    ≥ 200 小时

    20 分钟后自动关闭电源

    EMI/ESD

    符合 CE 标准

    建议校准间隔

    3 年

    工作温度

    –10 至 +55°C(14 至 131°F)

    存储温度

    –40 至 +70°C(–40 至 +158°F)

    尺寸 (W x H x D)

    30 x 80 x 150 毫米(1.2 x 3.1 x 5.9 英寸)

    重量

    200 克(0.45 磅)
