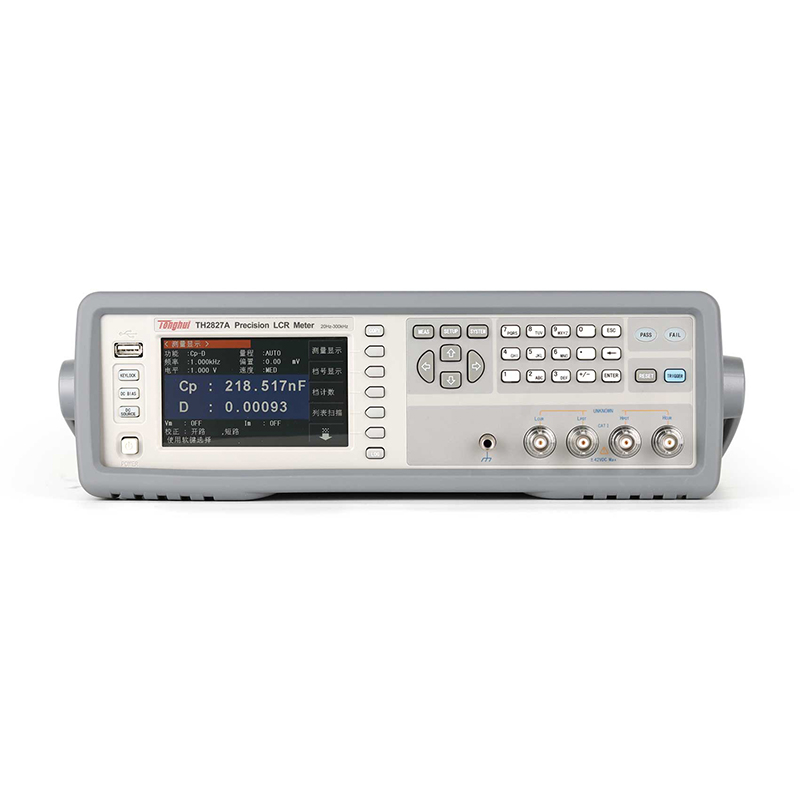

同惠Tonghui TH2827A精密LCR数字电桥

TH2827系列是具有多种功能和更高测试频率的新型LCR数字电桥，体积小，紧凑便携，便于上架使用。本系列仪器基本精度为0.05%，测试频率最高1MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便简洁。

  • 测试频率：20Hz-300kHz，分辨率：最高10mHz

  • 基本精度：0.05%

  • 测试速度：最快13ms/次

  • 变压器参数测试功能

  • 30Ω、50Ω、100Ω可选内阻

  • 201点列表扫描测试功能

  • 电压或电流的自动电平调整（ALC）功能

  • V、I 测试信号电平监视功能

  • 内部自带直流偏置源

  • 可外接大电流直流偏置源

  • 内建比较器，10档分选和计数功能

  • 内部文件存储和外部U盘文件保存

  • 测量数据可直接保存到U盘

  • 4.3寸TFT液晶显示

  • 中英文可选操作界面

  • RS232C、USB HOST、USB DEVICE、LAN、HANDLER、GPIB、DCI接口

查看更多
咨询热线： 13410391245
在线咨询
  • 产品概要

    TH2827系列是具有多种功能和更高测试频率的新型LCR数字电桥，体积小，紧凑便携，便于上架使用。本系列仪器基本精度为0.05%，测试频率最高1MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便简洁。集成了变压器测试功能,提高了测试效率。仪器提供了丰富的接口，能满足自动分选测试，数据传输和保存的各种要求。


    功能特点：

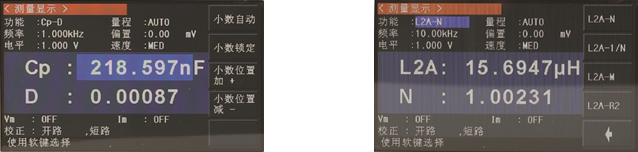

    A.功能与界面


    该仪器除了常规的LCR测试参数, 还集成了单组变压器测试功能,可以测试初/次级电感，初/次级直流电阻、互感、初次及电容等变压器常见参数，极大的提高了测试效率。


    B.材料介电常数测试

    TH2827系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

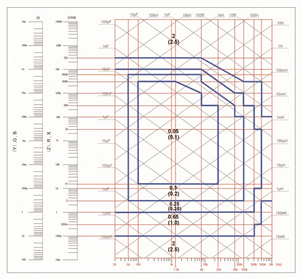

    基本准确度因子曲线：


    注：测试信号电平：0.3Vrms – 1Vrms


    上部数值（无括号的数值）适用于中速和慢速，


    下部数值（括号中的数值）适用于快速。

  • 型号及配件
  • 技术指标

    显示

    4.3 TFT LCD显示器480×272

    基本测量准确度

    0.05%(详见说明书)

    测试频率

    TH2827A：20Hz - 300kHz

    TH2827C：20Hz - 1MHz

    AC信号电平

    5mVrms -   2Vrms；50μArms   - 20mArms

    信号源输出阻抗

    30Ω、50Ω、100Ω

    RDC源内阻

    30Ω、50Ω、100Ω

    DC偏置

    内置： 0V - ±5V；0mA - ±50mA，外接：最大120A

    基本元件

    L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im，△%

    变压器

    DCR1(初级，2端)， DCR2（次级，2端），M（互感），N，1/N，Phase(相位)， Lk(漏感)，C(初、次级电容)

    测试速度

    快速： 13ms；中速： 67 ms；慢速： 187 ms

    列表扫描

    201点，扫描参数： 测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流

    图形扫描分析

    --

    通用功能

    串、并联等效模式，测试电缆长度：0m/1m/平均：1-255次，校准：开路、短路、负载，ALC功能量程选择：自动、手动，触发模式：INT、MAN、EXT、BUS，触发延时：0-60s，键盘锁定功能

    特有功能

    变压器测试，一键截屏功能，一键记录功能

    比较器

    10档分选， PASS/FAIL指示，档计数功能

    存储

    100组仪器内置测试设定文件保存/调用 0-99; USB存储器：设定文件、GIF图像、CSV数据文件
