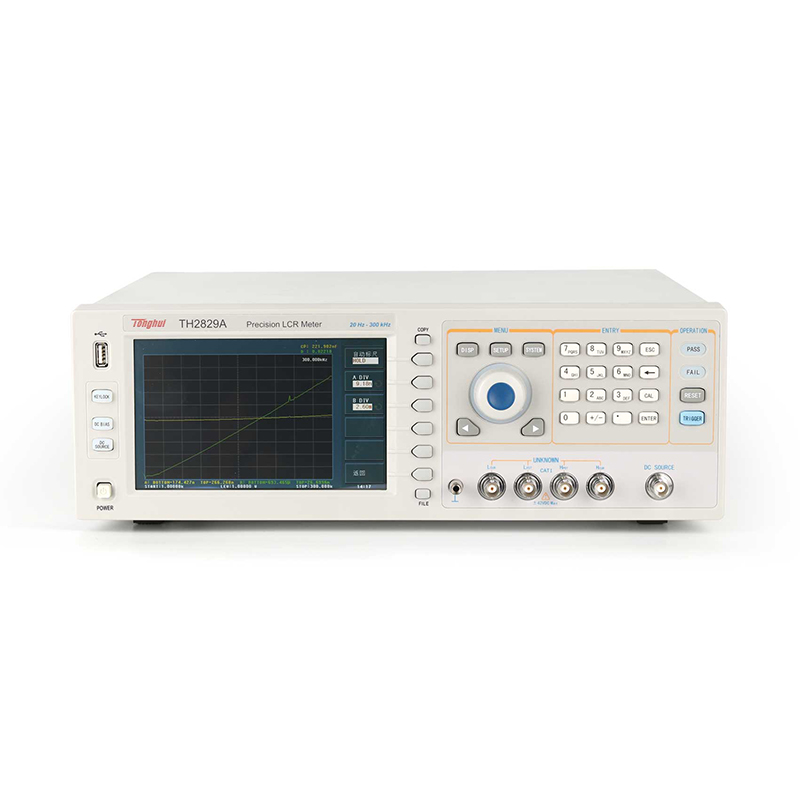

同惠Tonghui TH2829A自动元件分析仪(含同惠TH2829X自动变压器测试系统软件V2.0)-深圳连讯

产品概要

TH2829系列自动元件分析仪应用高速处理器和新的软件系统，使其拥有更高的测试速度、更全面的分析功能和友好的人机交互体验。精心设计的测量电路和优化的算法，进一步提升了低D值电容和高Q值电感的测试稳定性。仪器提供的10V交流测试电平、10V/100mA偏置电源和独立的10V/50mA DC电源，使本仪器可更方便地应用于各种无源/有源器件的测试。双主副参数显示、增强的显示系统设计、多达201点的列表扫描、多种参数的图形分析能力，使仪器能满足用户最多的应用需求。

得益于新一代处理器的应用，使仪器具有了更强大的数据处理能力，可将测试结果方便地存储于U盘或通过多种接口上传至上位PC或网络，推进测试自动化，提高测试效率。本系列测试频率最高为：20Hz-1MHz。具有0.05%的测试准确度、9ms/次的最高测试速度。仪器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（选配）等丰富的接口，无不彰显丰富的资源，将带给客户较好的性价比体验。

TH2829系列元件分析仪可完全适用于各种工业和军用标准的测试要求。
功能特点

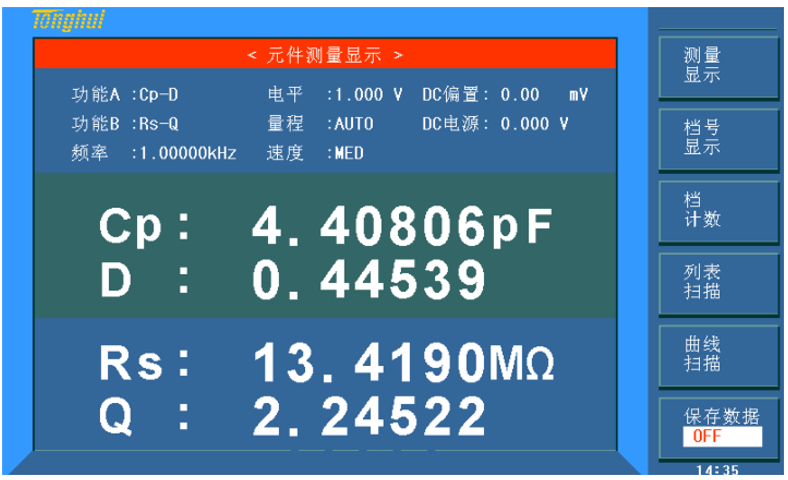

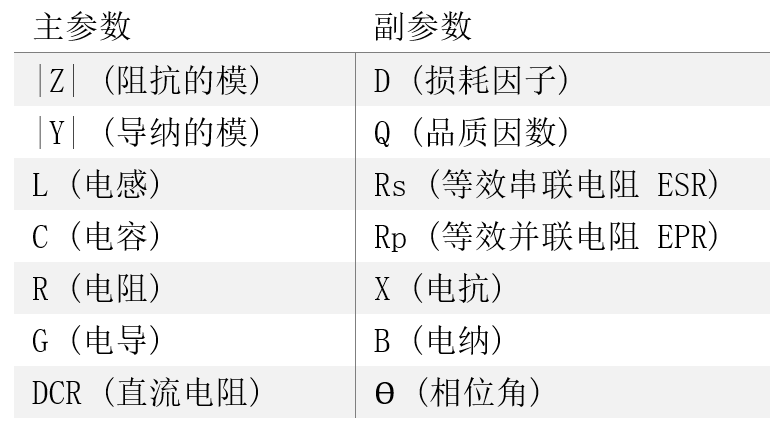

A. 多参数同时测量显示
TH2829系列数字电桥在一个测试周期内可同时测量阻抗元件的四个参数，包括两个主参数和两个副参数，并且在同一界面可同时显示4个参数的测试值。
B. 高稳定性和高一致性

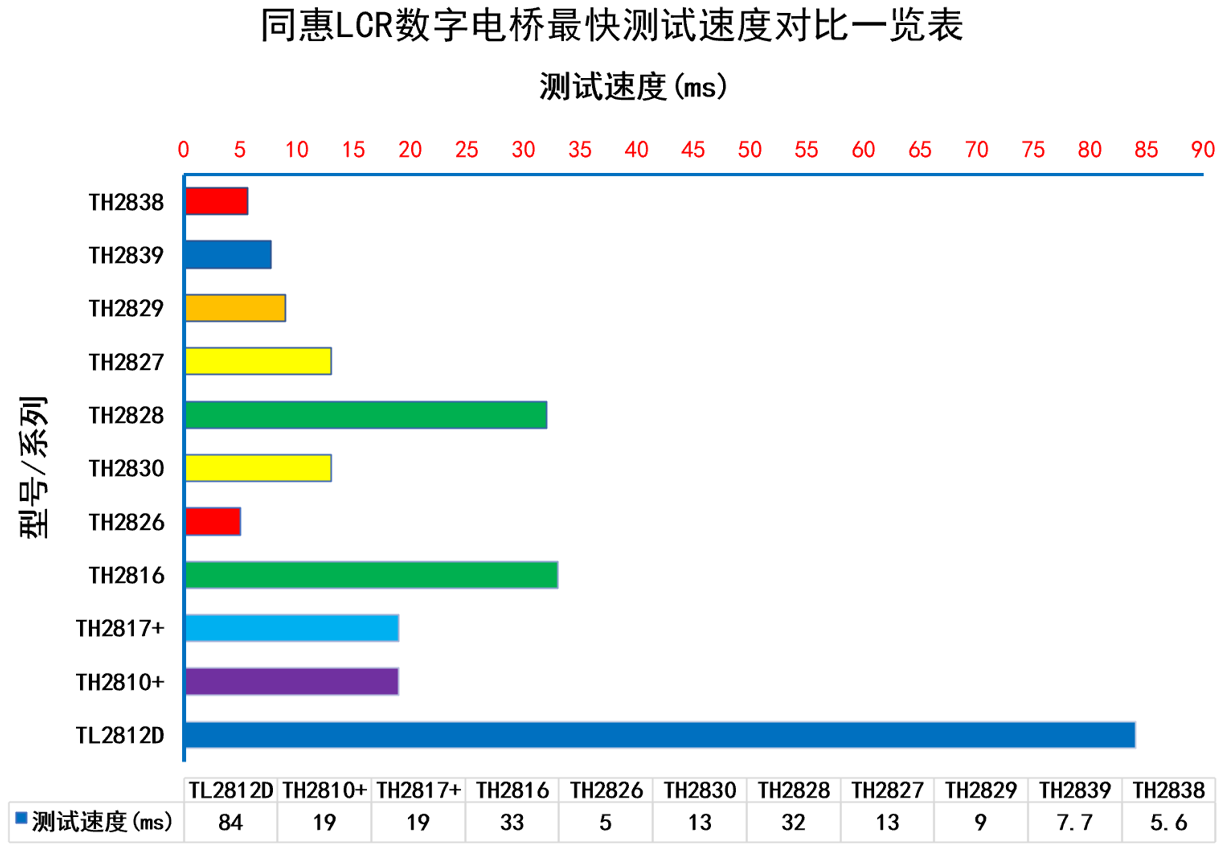

C. 高速度

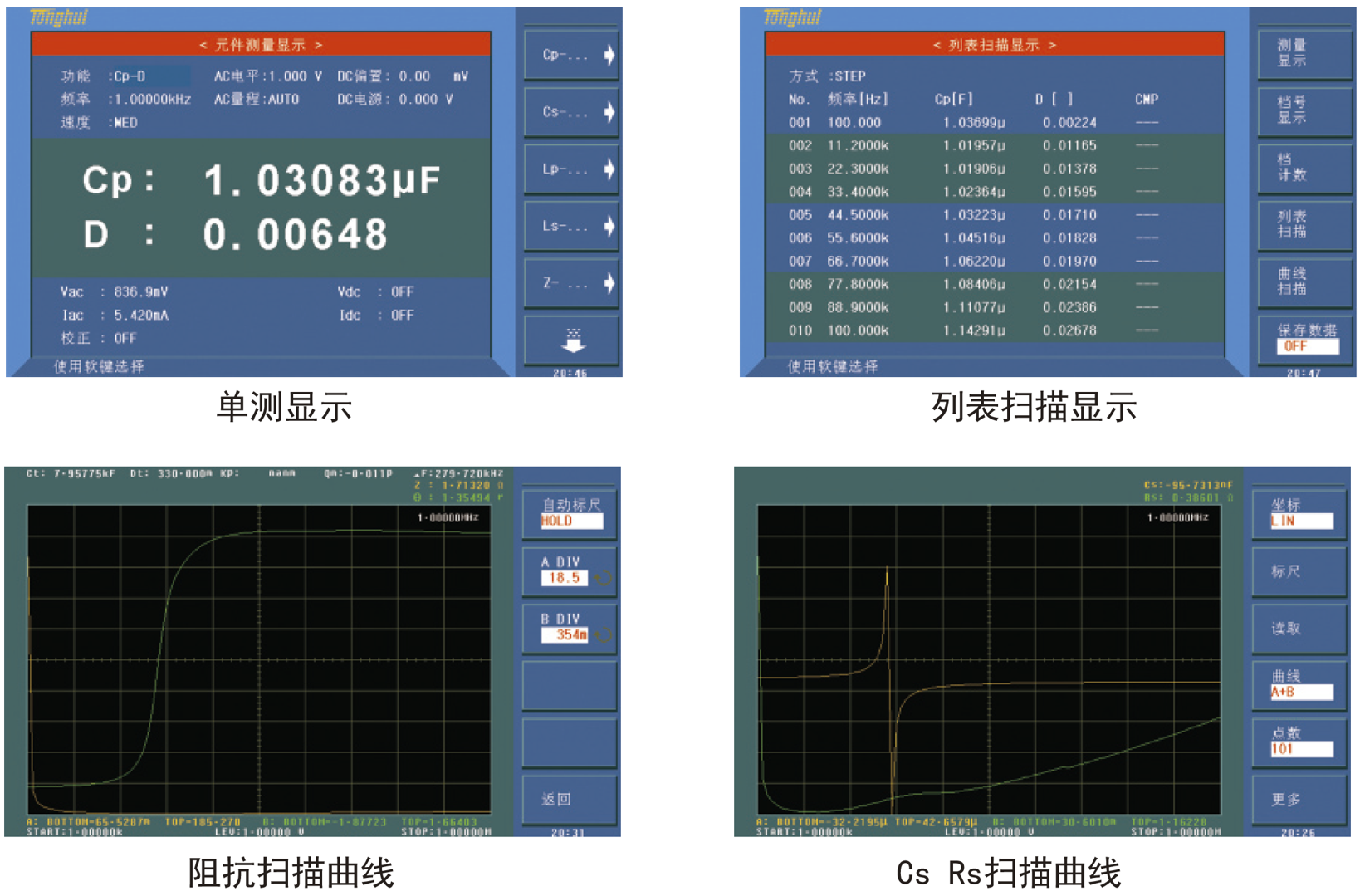

D. 功能与界面

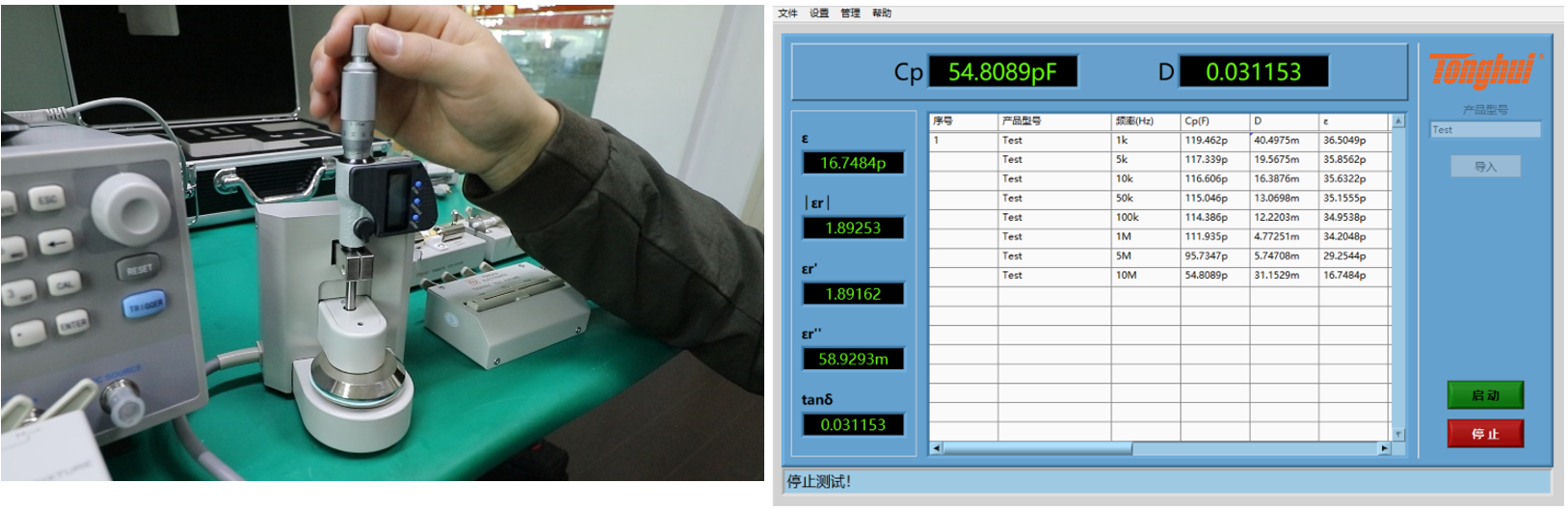

E. 材料介电常数测试
配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

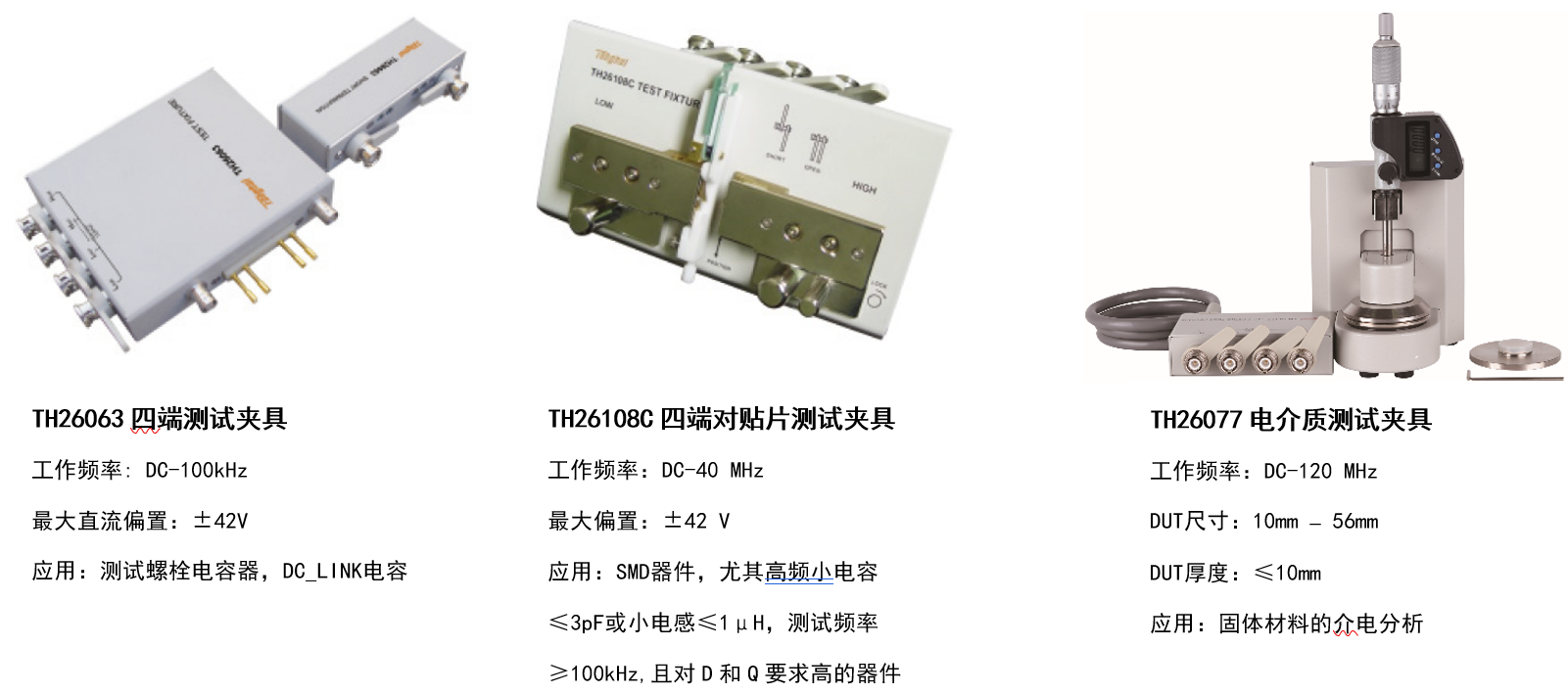

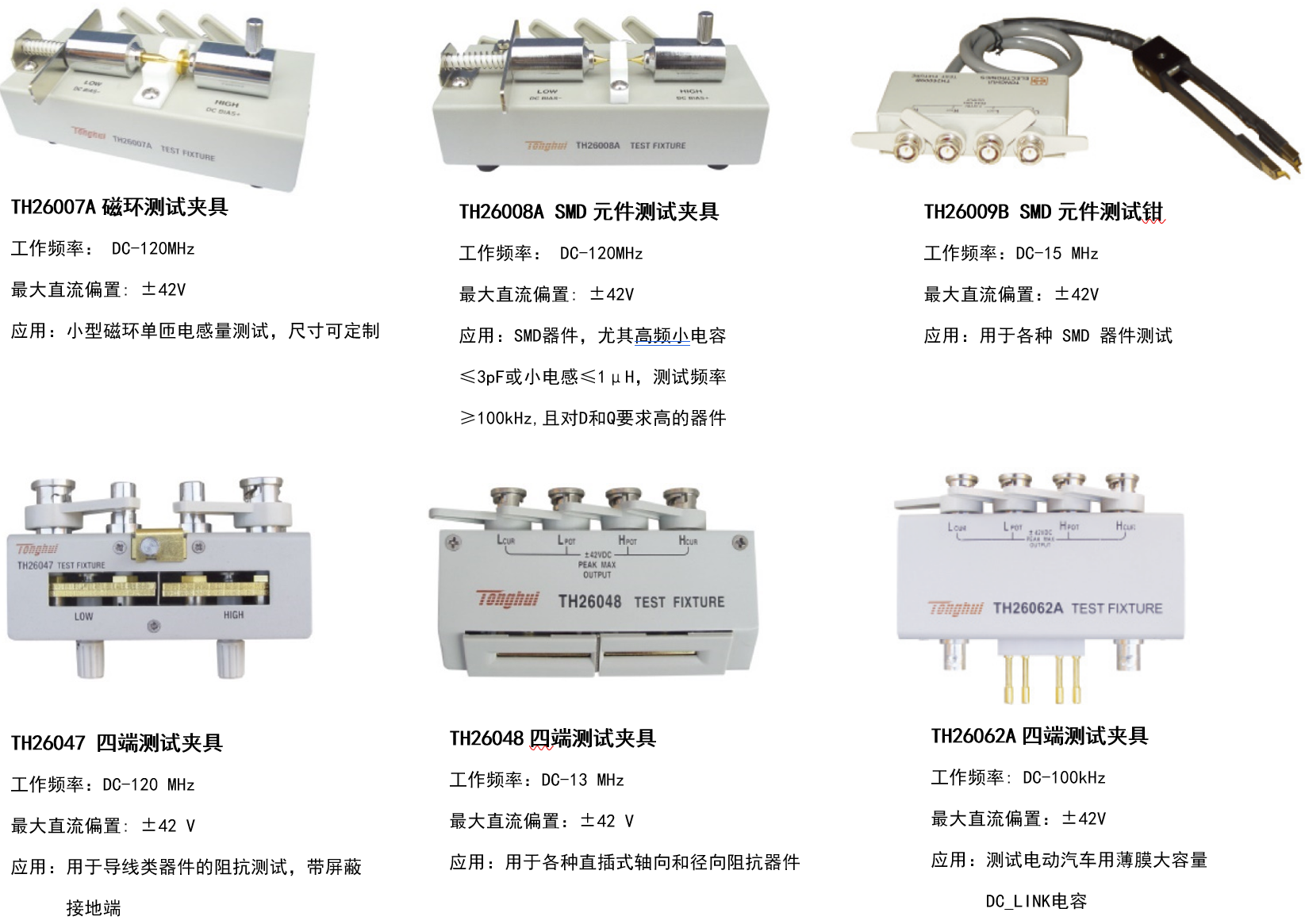

F. 选配附件
A. 上位机软件

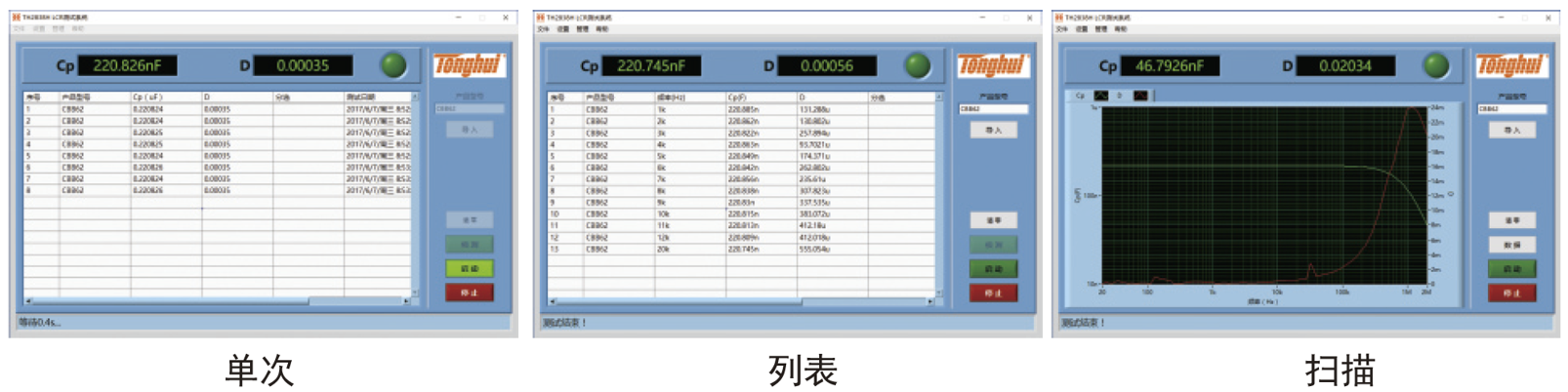

a) 通用上位机软件
测试方式：

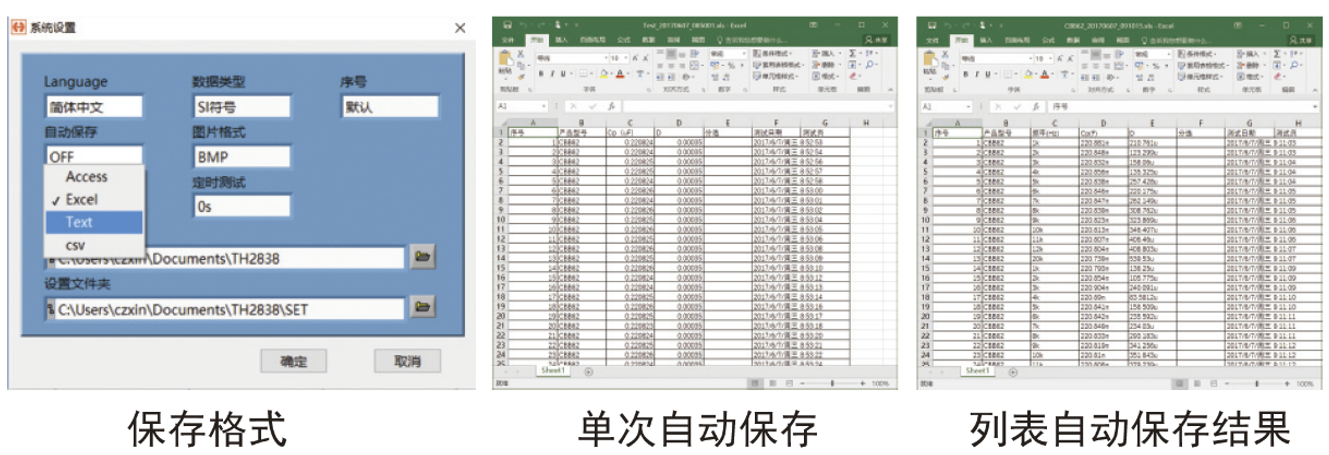

文件保存：
硬件连接方式：RS232C、USB、GPIB、LAN
数据图像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG
其它功能：自动记录、设置文件保存、用户管理等

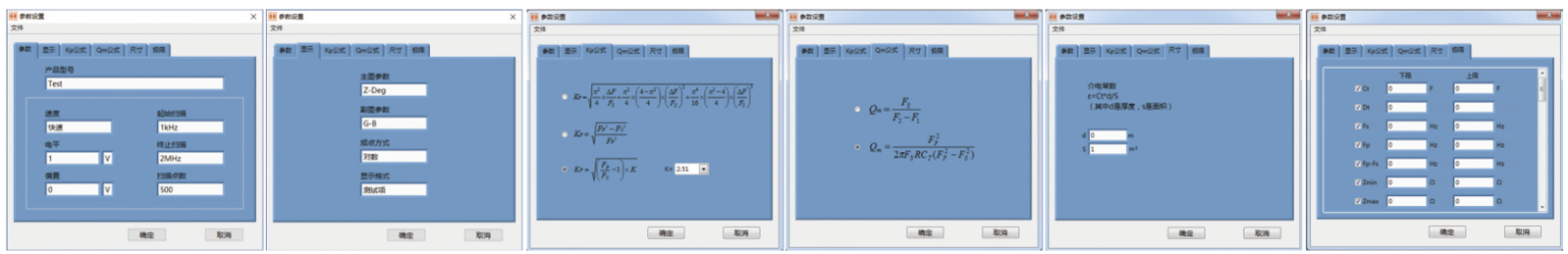

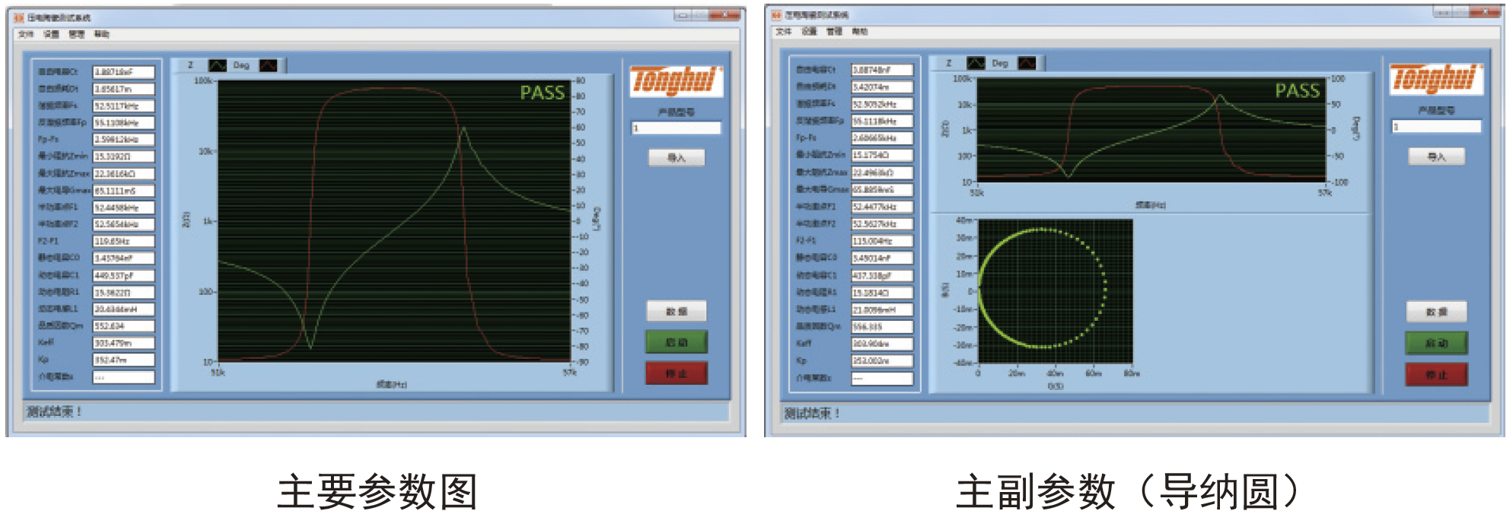

b) 压电陶瓷上位机软件
分析设置：
分析结果：
型号及配件

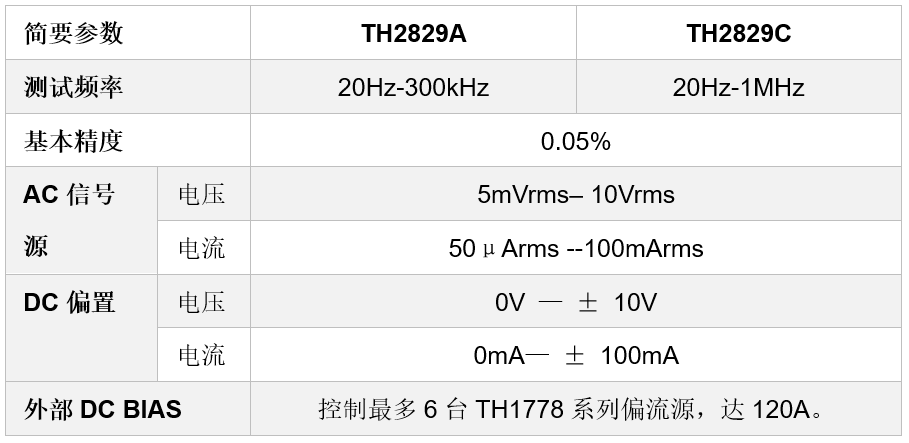

技术指标

测试参数

显示

7英寸 TFT LCD显示器800×RGB×480

基本测量准确度

0.05%(详见说明书)

测试频率

TH2829A：20Hz-300kHz
TH2829C：20Hz-1MHz

AC信号电平

5mVrms - 10Vrms；50μArms - 100mArms

信号源输出阻抗

30Ω、50Ω、100Ω

RDC源内阻

30Ω、50Ω、100Ω

DC偏置

0V - ±10V；0mA - ±100mA，外接：最大120A

电压源

0V - ±10V；0mA - ±50mA

测试参数

L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im，△%

测试速度

快速： 9 ms；中速： 67 ms；慢速： 187 ms

列表扫描

201点，扫描参数：测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流

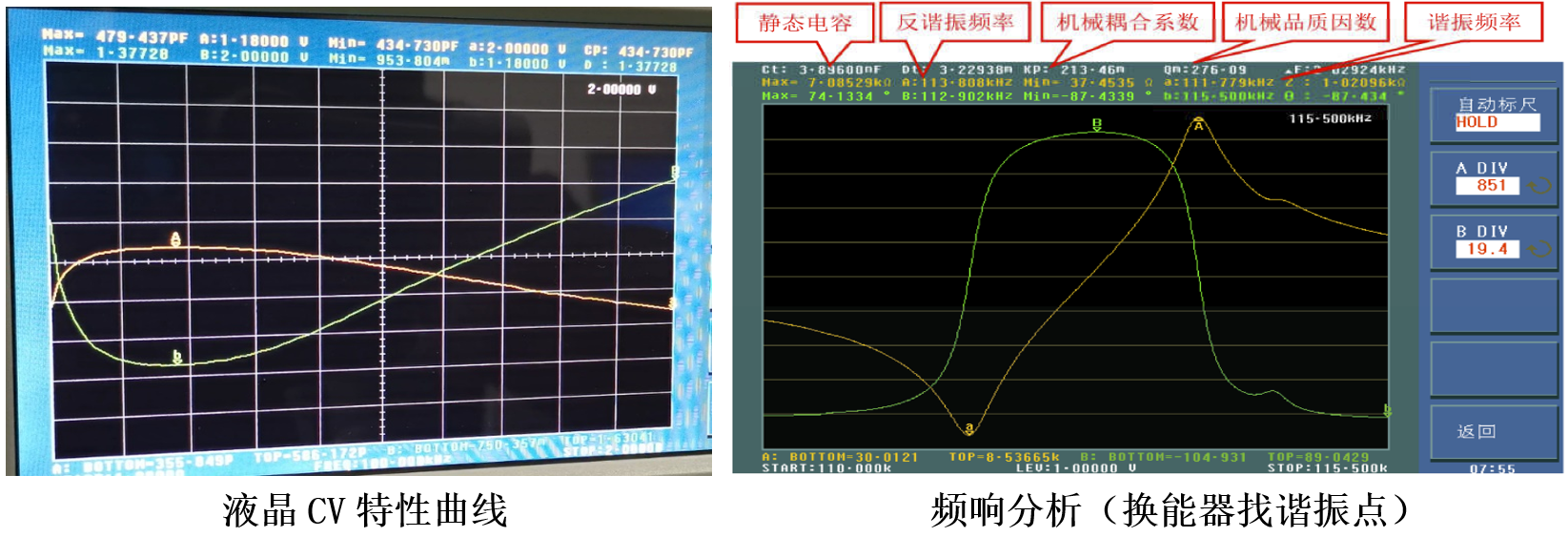

图形扫描分析

频率、ACV、ACI、DCV BIAS/DCI BIAS，51/101/201/401/801点可选，扫描图形可存储于仪器、外部USB

通用功能

串、并联等效模式，测试电缆长度：0m/1m/平均：1-255次，校准：开路、短路、负载，ALC功能，量程选择：自动、手动，触发模式：INT、MAN、EXT、BUS，触发延时：0-60s，键盘锁定功能

特有功能

四参数同时测试，一键截屏功能，一键记录功能

比较器

10档分选， PASS/FAIL指示，档计数功能

存储

100组仪器内置测试设定文件保存/调用 0-99; USB存储器：设定文件、GIF图像、CSV数据文件
