梅凯(梅格)Megger MIT515直流电阻测试仪

梅格Megger MIT515直流电阻测试仪是一款Megger公司入门级5kV绝缘电阻测试仪,可测量高达10TΩ的绝缘电阻,短路电流高达3毫安。具备电介质吸收比和极化指数功能,可以测量显示6毫安的漏电流,分辨率高达0.01纳安。

  • 可选择的测试电压为250V 5000 V

  • PI、DRA、DD测试

  • 在电池用尽的状况下可使用交流电源操作

  • 锂离子电池 – 更大的容量,充电迅速

  • CAT IV 600V安全标准

查看更多
咨询热线: 13798421872
在线咨询
  • 产品概要

    MIT515是5 kV入门级型号,可测量高达10 TΩ的电阻,有坚固的外壳,提供了终极的保护,箱盖是可移动的,从而使终端的使用更加方便。IP等级为IP65,在盖子合上时能防止水和灰尘进入。仪器有高度的可靠性和安全性,采用双重绝缘,满足CAT IV 600V安全标准。


    使用锂离子电池,提供更大的容量,充电迅速。直观的用户界面使用户不必花时间记下如何操作。两个旋转开关可以实现操作的简易性,大的背光屏可以同时显示多个测试结果。盖子里有快速入门指导,辅助第一次使用此设备的用户。


    Megger新系列的直流绝缘电阻测试仪针对的用户是原始设备制造商和工业企业。高端型号MIT1525能够执行15 kV的绝缘电阻测试,最大测试电阻可达30 TΩ,1 MΩ — 3 TΩ范围内精度为±5%。MIT 515提供IR、DAR和PI功能,但是不提供存储功能。MIT525、MIT1025和MIT1525拥有完整的测试模式以及板载内存,以及将数据上传到电脑的功能。


    仪器的使用效率是新MIT系列的侧重点。仪器在电池用尽的情况下可以使用AC电源进行供电,快速充电电池使仪器充电30分钟后可使用超过一小时。


    MIT系列的安全等级并未打折扣,海拔3000米以内,5 kV和10 kV型号的安全等级为CAT IV 600 V,15 kV的安全等级为CAT IV 1000 V。5 kV和10 kV型号有多重测试线供选择,15 kV型号配有特殊的双层绝缘测试线,以及防漏电的夹子。测试线装在帆布包内。进行测试时,应按照相应的标准佩戴高压手套以及其他安全保护设备。MIT系列为双壳设计,其坚硬的外壳能防止撞击,内壳能起到防火缓冲的作用。合上盖子是防水防尘等级为IP 65。


    直观的用户界面使用户不必花时间记下如何操作。两个旋转开关可以实现操作的简易性,大的背光屏可以同时显示多个测试结果。盖子里有快速入门指导,辅助第一次使用此设备的用户。


    绝缘测试模式下有五个预设的电压范围,以及一个用户自设的电压范围。预定义的诊断测试包括极化指数(PI)测试、介质吸收比(DAR)测试、介质放电(DD)测试、步进电压(SV)测试以及斜坡测试。


    并将结果调用到屏幕。完全隔离的USB接口(类型B)可将数据安全的传输到Megger的「下载和数据库软件」简易版、高级版和专业版管理软件。

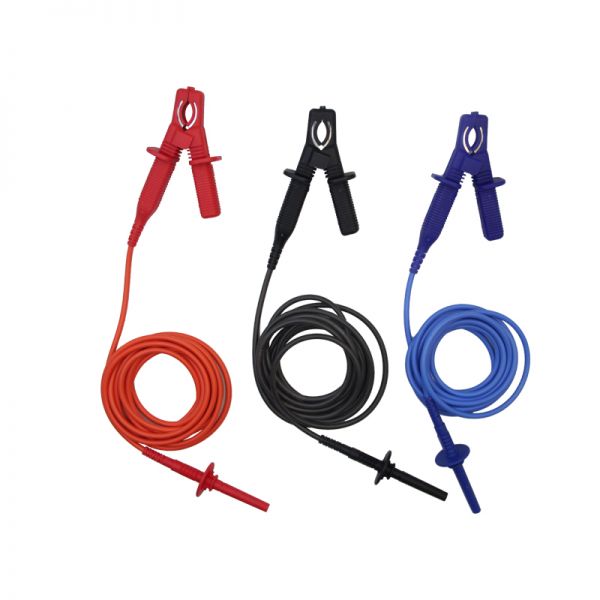

    带夹子的测试线使用了双层绝缘,3  kV的额定安全等级相当于单层6 kV的标准,5 kV 相当于10 kV单层。15 kV测试线使用了15 kV标准的绝缘。

  • 型号及配件
  • 技术指标

    最高电压

    5000V,5kV入门型

    行业标准测试

    MIT515:IR, IR(t), DAR, PI

    MIT525、MIT1025、MIT1525:IR, IR(t), DAR, PI, SV, DD, Ramp 测试

    绝缘电阻范围

    [模拟] 100 KΩ~10?Ω

    [数字] MIT515、MIT525:10 KΩ到10 TΩ,MIT1025:10 KΩ至20 TΩ,MIT1525:30TΩ

    测试电压档位量程

    MIT515、MIT525: 250V, 500V, 1000V, 2500V, 和5000V MIT1025: 500V, 1000V, 2500V, 5000V, 和10000V

    另有10KV型号S1-1052/2绝缘阻抗测试仪

    MIT1525: 1000 V, 2500 V, 5000 V, 10000 V, 15000 V

    自定义测试电压

    MIT515 & MIT525:100 V到1 kV,步长为 10 V,1 kV到5 kV,步长为25 V

    MIT1025:与上面相同,还有,5 kV到10 kV,步长为25 V

    精确度(23℃)

    MIT515 MIT525:±5%至1 TΩ,±20%至10 TΩ

    MIT1025:±5%至2TΩ,±20%至20 TΩ

    输出电压精确度

    (0℃至30℃)1GΩ,额定测试电压+4% -0% ±10 V

    电压表范围

    30到660 V ac 或dc, 50/60 Hz,精度:±3%±3伏,频率范围:45 Hz至65 Hz

    短路电流

    3 mA标称最大,所有负载功率超越许多5 mA测试仪

    绝缘报警

    100 KΩ到1 GΩ

    电流测量

    范围0.01 nA至6mA,精度:±5%±0.2 nA所有电压

    电容范围

    (大于500 V)  10 nF至25μF(取决于测量电压),精确度(23℃):±10%±5 nF

    记时范围

    高达99分钟,15秒最小设定值

    内存容量

    每隔5秒,5-1/2小时连续记录。 或33条PI测试记录, 或350条IR测试记录。

    实时输出

    USB接口,1读数/秒(电压,电流和电阻)

    干扰抑制

    MIT515 &MIT525:每250V1mA最大值31mA

    MIT1025:1mA每600 V最大值3mA

    防护终端

    2%误差防护500k泄露,100mΩ负载。

    电压输入范围

    85 到265 V, 50/60 Hz, 60 VA

    安全

    符合IEC61010-1 CAT IV 600 V要求,默认电压表应用电压大于50 V。EMC符合IEC61326-1要求

    防护等级

    IP65(密封盒盖);IP40(盖子开启)

    温度范围

    工作温度:-20°C至+50oC湿度90%RH@104°F(40°C),储存-25°C至+65℃

    海拔

    3000m,CAT评级维持> 2000m*(*测试负载连接)

    尺寸重量

    315mmX 285mmx181mm,4.5kg
