福禄克Fluke DSX2-5000线缆分析仪

福禄克Fluke DSX2-5000 CH线缆分析仪加速铜缆认证测试过程中的每一个步骤。DSX2-5000 CableAnalyzer 铜线认证仪支持对高达 40 千兆以太网部署的双绞线布线进行测试和认证，并且可以应对任何布线系统，无论是 Cat 5e、6、6A、7还是 FA 级，都不在话下。

Versiv™的模块化设计支持铜缆认证、光纤损耗认证、OTDR测试以及光纤端面检查
无与伦比的速度，支持Cat 6A、8、Class FA、I/II和所有现行标准
ProjeX™系统可管理作业要求以及从项目设定到系统验收的整个流程，进而确保正确完成所有测试任务
Taptive™用户界面可简化了设定过程并消除了其间可能出现的错误
分析测试结果并使用LinkWare™管理软件创建专业的测试报告
以图形方式显示故障源，包括串扰、回波损耗和屏蔽层的故障，以便更快进行故障排除
Intertek认证符合TIA Level 2G – 最严苛的精度要求
全球线缆供应商背书的铜缆和光纤认证仪
内置外部串扰测试
与 Linkware™ Live兼容。Linkware Live可轻松地跟踪工作进展、实时访问测试结果，从而在现场快速修复问题
并可方便地将测试结果从测试仪传输和汇总到LinkWare™ PC Cable Test Management Software

咨询热线： 13410391245

在线咨询

产品概要
福禄克Fluke DSX2-5000 线缆分析仪支持对高达40千兆以太网部署的双绞线布线进行测试和认证，并且可以应对任何布线系统，无论是Cat 5e、6、6A、8，还是Class FA和I/II，都不在话下。电缆认证是从系统设计开始到系统验收为止的整个过程的有机组成部分。该过程的执行速度越快，您能得到的利润就越高。遗憾的是，有许多因素会降低该过程的速度－测试仪设置错误、测试限值错误、等待高技能技师分析或解决故障、错误理解结果以及生成了客户无法理解的测试报告。

作为 Versiv线缆认证产品系列的一员，DSX CableAnalyzer系列线缆分析仪可提供准确无误的认证。安装过程中会有许多团队参与其中，采用不同种类的材料以及要求进行多种测试。赢利与否只有几个百分点的差别。DSX可对铜缆布线进行认证，符合包括Level VI/2G精度要求在内的所有标准，使工作更加容易管理，且能够提高系统验收速度。它并不是仅为专业技师和项目经理而设计的。各种技能水平的人员均可用其来改善设置、操作、测试报告的过程并同时管理多个项目。

独特功能：
- 与过去使用的电缆测试仪相比，Versiv通过加速测试过程的每个步骤，使用户完成更多作业
- LinkWare Live云服务使项目经理可以远程设置测试仪、监控工作进展，甚至可以使用任意智能设备定位测试仪
- ProjX™管理系统可以简化从初始设置到系统验收整个过程的各项工作。它避免了一些冗余步骤，并可确保所有测试每次均能一次性正确完成
- Taptive™用户界面使各种技能水平的技术人员都能轻而易举地完成高级数据分析、轻松地进行设置和操作
- LinkWare PC管理软件可提供一流的测试结果分析和专业的测试报告
- DSX通过专用诊断功能（用于定位故障的简单测试）减少修复布线故障所需的时间
标准：
- 符合ANSI/TIA-1152-A Level 2G和提议标准IEC 61935-1 Ed. 5 Level VI达2000 MHz的现场测试仪精度要求
- 支持以太网供电(PoE)所需的全套电阻不平衡标准 – IEEE 802.3bt、ANSI/TIA/EIA-568、ISO/IEC 11801系列文件
- TCL和ELTCTL测量符合IEC 61935-1-1（草案）
- 整个布线路径中的屏蔽层连通性
性能：
- 八秒钟的Cat 6A测试时间使其拥有超快的认证速度
- 以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除
- 以全图形方式管理多达12,000个Cat 6A测试结果
- 电容触摸屏可使您通过选择线缆类型、标准和测试参数更快地设置测试仪
- 集成Wi-Fi让您方便地上传结果到LinkWareTM Live
- LinkWare PC管理软件上报告了超过10亿条链路
以全图形方式管理多达12,000个Cat 6A测试结果
管理有多个团队参与、使用多个测试仪和具有多种要求的多项工作不但费时，而且容易出错。越来越庞大的作业规模使得项目组织比以往更加重要。DSX CableAnalyzer系列的新ProjX管理系统的所有工作详情都只有一个项目文件，可以使用一个简单的名称保存，开始项目后无需再次输入工作特定的详情。这样可减少从一项作业转换到另一项时或在一项作业中使用多个测试仪时的设置错误或文件丢失。此外，它还可按线缆ID提供测试结果，合并所有更改且不会产生重复，且以最后安装的铜缆或光纤模块为默认对象。ProjX管理系统以0-100%的比例提供各项作业的实时完成状态，可使操作员选择分开执行任何需要进行其他分析的测试，并确保不会漏掉任何内容。“稍后修复”选项可创建用于纠正任意工作质量问题的竣工查核事项清单或自动完成清单。ProjX能够真正地提高项目经理及组长们的效率。

电容触摸屏可使您更快地完成测试仪设置且支持所有标准
Taptive用户界面非常简单易用，即使新入门的技术人员也能根据各种材料类型和测试要求执行测试。电容屏Taptive用户界面让您能够从菜单屏幕方便地访问所有作业。轻触您正在执行的工作，宽大明亮的显示屏将确认需要执行的测试，动画式说明则简化了测试仪的配置，保证测试的正确性。

LinkWare™ PC电缆测试管理软件
利用广受欢迎的多功能LinkWare PC管理软件应用程序，DSX CableAnalyzer系列的用户可方便地访问ProjX管理系统数据、生成报告，以及更新测试仪中的软件。项目经理有全面的工作流程管理和测试结果整理功能。用户可将公司标志添加到报告上做最后润色，然后原封不动地交给客户进行系统验收。保持业务工具的简便性，无论您使用哪种Fluke Networks铜缆或光纤测试仪，LinkWare PC软件包都能够报告所有内容。

现在有了LinkWare PC Stats，新的自动化统计报告选项，您可以查看整个传输基础设施，而不再需要局限于每页只显示一个链路的报表。软件分析LinkWare PC测试结果数据并把数据转换成图表和图形，从而直观地展示传输设施的性能 — 此报告以紧凑、图形化的格式（易于检验裕量以及发现异常）汇总了完整的传输设施信息。

新版本LinkWare PC总是向后兼容之前的版本，因此您完全能够跟上新技术的发展，并将不同测试仪中的测试数据整合到一份测试报告中。

LinkWare Stats可汇总所有项目数据

LinkWare™ Live测试结果管理服务
LinkWare Live是云式服务，任何人均可在任何设备上随时随地管理认证工作。通过LinkWare Live，您可以
- 了解每项任务的每次测试。使用任意智能设备即可查看任意项目的情况，分析每一次测试，即时获得错误设置或线缆ID的通知。
- 良好的开始是成功的一半。使用计算机或平板定义线缆 ID 和测试设置。然后将其发送到测试现场的测试仪或Brother打印机，实现无错误测试以及粘贴标签。
- 确保您的测试仪处于更新的状态。标准随时可能在没有通知的情况下发生变化，而过时的测试报告可能意味着数小时的重新测试。LinkWare Live能够自动保证测试仪保持更新。
- 不要再把时间和汽油浪费在送测试仪回办公室上。集成Wi-Fi可以直接将测试结果从工作场所上传到LinkWare Live。然后自动下载到正确的任务中，以使用LinkWare PC快速生成报告。
- 避免项目拖延。跟踪所有测试仪的最后使用位置并监控其状态，确保它们始终处于校准状态并运行最新固件。
- 支持所有Versiv型号：DSX CableAnalyzer系列、CertiFiber Pro、OptiFiber Pro和FI-7000。
Versiv平台已为当今和未来的作业做好准备
电气专用插头设计符合TIA Level 2G和IEC Level VI标准对2000 MHz以下的精度要求，且采用面向未来的设计，支持所有硬件升级。

DSX CableAnalyzer系列支持高达40 Gb以太网的网络设施进行测试和认证 — 无论是当前的Cat 5e、6、6A、8还是Class I/II布线系统，DSX均可根据所有行业标准进行测试。电气专用测试插头满足Cat 8 / Class I/II达2000 MHz现场测试所需的Level 2G/VI精度要求。DSX高于IEC Level VI和TIA Level 2G指标要求，让您在整个频率范围内都有更高的信心。Cat 8等较高性能布线系统需要更高精度的测量来保证其能提供25G和40G应用所需的抗扰性。此外，通过将测量功能集成到支持高达40GBASE-T测试的每个铜缆模块中，简化复杂的外部串扰链路对链路认证。

DSX支持包括横向变换损耗(TCL)和等水平横向变换传输损耗(ELTCTL)在内平衡测量的现场测试仪。TCL和ELTCTL是布线标准中的重要测量数据。这些参数决定满足平衡的最低性能，是判定抗扰度的关键参数。工业网络业主/运营商因工业环境中高水平的电磁干扰(EMI)而对此属性特别感兴趣。

Fluke Networks的DSX CableAnalyzer系列通过Intertek (ETL)认证，符合ANSI/TIA-1152-A标准对Level 2G测试设备的要求。（报告归档。）

八秒钟的Cat 6A测试时间，以及提交认证结果的快速方式
没有任何其他测试仪可为如此多的测试提供如此快的速度。在8秒内完成Cat 6A铜缆认证，或者只需3秒即可完成两根光纤的双波长认证。Versiv受到世界各地电缆供应商的认可，是完成项目和系统验收的快速方式。迅速得到通过或失败结果，方便地按标准值检查各个测试参数，或分析图形上的特定区域。

以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除
使用专用的诊断功能，一键式执行全部测试并保存全部结果，DSX大大缩短了修复布线故障所需的时间。通过图形化结果屏幕，用户可沿电缆查看任意给定链路上所有串扰、回波损耗或屏蔽故障的准确位置。旧型测试仪的诊断功能仅限于250 MHz频率以下，但DSX CableAnalyzer系列取消了此项限制。无论是新手还是专家均可轻松解释这个视图，迅速分离故障原因并采取措施，并且与测试结果保存到一起，以供远程分析使用。

高精度时域串扰(HTDTX)表明远端连接明显是问题所在

具备以Fluke Networks数十年故障排除经验为基础的简单诊断功能

屏蔽连续性测试过去一直是是直流(DC)测量，无可用的故障定位功能。其他测试仪通过简单的电阻测试来检验屏蔽层的连通性。事实证明这些测试数据是不准确的，有时会将接地通路误判为屏蔽层连通，不能正确识别屏蔽层的断点。其他测试仪也可能会告诉您屏蔽中有断开的地方，但不会说明具体位置，让您不知道应该从哪里开始返工。DSX CableAnalyzer系列是一款能够指示屏蔽完整性故障点距离的现场测试仪，显示屏蔽连通性的真实状态。这对数据中心和Cat 8设施有特别重要的意义，因为屏蔽连通性是保证屏蔽线缆外部串扰性能的关键。

布线图 – 显示故障、断路和短路的位置

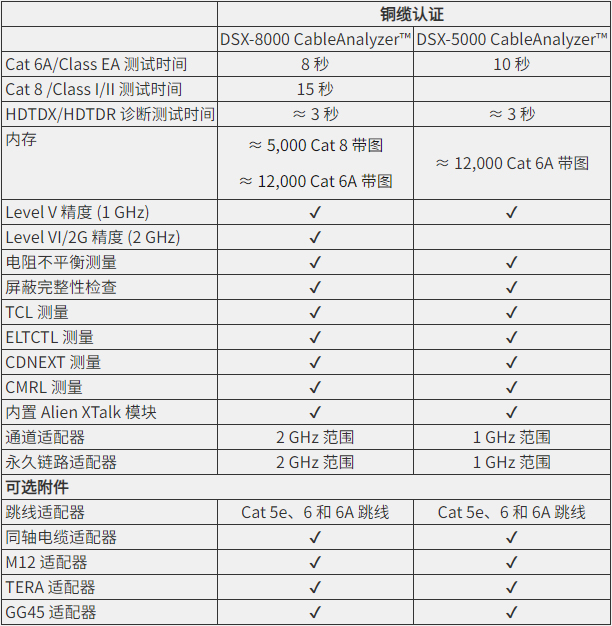

比较DSX-8000和DSX-5000
DSX CableAnalyzer系列线缆分析仪有两种型号：DSX-5000和DSX-8000。DSX-5000认证Cat 5e、6、6A和Class FA双绞线，最高1000 MHz。DSX-8000认证Cat 5e、6、6A、Cat 8和Class I/II双绞线，最高2000MHz。

MPTL 认证
有些情况下，连接这些类型的设备时不使用通用四连接器通道，尤其是那些位于天花板空间中、不适宜安装面板的设备。相反，通信室仅配备一根跳线，永久链路通过插头端接至另一端，便于其直接插入设备内，无需使用设备缆线。这就是我们所说的模块化插头端接链路(MPTL)。

DSX CableAnalyzer™一端使用跳线适配器，另一端使用永久链路（见下图），从而可认证 MPTL。

跳线适配器支持 Category 5e6 和 6A 性能级别，并可与所有 DSX CableAnalyzer™ 型号配合使用。采用MPTL测试规定，需要最新版本的 Versiv/DSX 固件。

验证线缆是否符合国际标准
DSX2-5-IE-K1为从单对至Cat 6A的铜缆布线提供全面测试，包括RJ-45、M12-D和M12-X适配器。获得30家以上线缆制造商批准。
- 更快启动：当调试工厂机器，或机器发生改变时，再次验证机器制造商
- 防止出现故障：查找易受振动、潮湿、温度和噪音影响的边缘线缆
- 加速排障避免旁路安装浪费时间。识别线缆的准确类型和位置，或证明其状况良好
- 支持EtherNet/IP™、PROFINET™ 、ModBus TCP™等协议，支持RJ45和M12连接器
支持M12和ix Industrial®连接器
DSX系列可为工业连接器提供适配器，包括
- M12D代码（2线对）
- M12X代码（4线对）— 由Panduit采用
- Ix Industrial® - HARTING和HIROSE提供的测试适配器
型号及配件

型号

DSX2-5000

1 套 Versiv 主机和远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、(2) 个交流电充电器、(2) 个通用耦合器、集成 Wi-Fi、校准说明和入门指南。

DSX2-5000-NW

配置与 DSX2-5000 相同，禁用集成 Wi-Fi。

DSX2-ADD-R

1 个 Versiv 2 远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、(1) 个交流电充电器、(2) 个通用耦合器、校准说明和入门指南（需要 Versiv 2 主机）

DSX2-CFP-Q-ADD-R

1 个 Versiv 2 远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、大号便携包、(1) 个交流电充电器、(2) 个通用耦合器、(2)个 LC/LC Simplex 适配器、SC/LC EF兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南（需要 Versiv 2 主机）

DSX-OFP-Q-ADD

(2) 个 DSX-5000 CableAnalyzer 模块、OptiFiber Quad OTDR 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、大号便携包、(1) 个交流电充电器、(2) 个通用耦合器、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤 — 50 µm、2 根 SC/LC 单模接入光纤 — 9 µm、(2) OTDR 悬挂带和磁铁、SC/SC Simplex 适配器、LC/LC Simplex 适配器、校准说明和入门指南

DSX-ADD

(2) 个 DSX-5000 CableAnalyzer 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、(1) 个交流电充电器、(2) 个通用耦合器、校准说明和入门指南

配件

DSX-PLA004S

DSX CAT 6A/ EA 永久链路测试适配器套装

DSX-PLA011S

DSX TERA CAT 7A/ FA 永久链路测试适配器套

DSX-CHA004S

DSX CAT 6A/ EA 通道测试适配器套装

DSX-CHA011S

DSX TERA Cat 7A/ FA 通道测试适配器套装

DSX-TERA-KIT

DSX TERA CAT 7A/ FA 永久链路和通道测试适配器套包

DSX-5000 模块

1 个 GHZ DSX 备用模块

VERSIV2-M

VERSIV2 主单元备用部件，含 WIFI

VERSIV2-RU

VERSIV2 远端单元备用部件

VERSIV-TSET

Versiv 耳机

VERSIV-CASE3

VERSIV 硬片面包装盒

VERSIV-电池

Versiv 电池

VERSIV-STRP肩带

Versiv 吊挂带套包

VERSIV-STND

Versiv 演示支架

DSX-REFMOD

DSX-5000 设置参考模块

DSX-PC5ES

5e 类别跳接线的 DSX 跳接线测试适配器套装

DSX-PC6S

6 类别跳接线的 DSX 跳接线测试适配器套装

DSX-PC6AS

6A 类别跳接线的 DSX 跳接线测试适配器套装

VERSIV-SM-箱

Versiv 小便携箱。

VERSIV-BACKPK-STRP

Versiv 大便携箱背带

DSX-CHA003

DSX 同轴线缆适配器

DSX-COAX

DSX-5000 和 DSX-8000 CableAnalyzer 的同轴电缆适配器 (2) 套装，以 F 到 BNC 连接适配器 (2)、F 到 F 连接适配器 (2) 和 12 英寸 RG59 电缆作为套装参考。

DSX-CHA-5-GG45-S

DSX-5000 GG45/ARJ45 信道适配器套件 (1 GHz)

DSX-CHA021S

DSX M12-D 4 位适配器套件

VERSIV-ADP-WIFI

Versiv 主机 Wi-Fi 适配器

DSX-PLA804S

DSX-8000 Cat 8/I 级永久链路测试适配器套装

DSX-CHA804S

DSX-8000 Cat 8/I 级通道测试适配器套装

PWR-SPLY-30W

30W 电源，15V，2A 带 US 适配器

PWR-SPLY-ADP

EU、AU、UK 适配器，30W 电源

DSX-REFCAL2G

DSX-8000 2GHz 设置参考模块

DSX-PLA804-RKIT

DSX-PLA804 插头备用部件。它包括两个 8 针模块插头的接触块。

DSX-PLA004-RKIT

DSX-PLA004 插头备用部件。该设备包括两个 8 针模块插头的接触块

PWR-SPLY-30W INTL

30W 电源，15V，2A 带 US、EU、AU 和 UK 适配

PWR-SPLY-30W SA/IN

30W 电源，15V，2A 带 US、南非和印度适配器

PWR-SPLY-ADP-SA

30W 电源，南非和印度适配

DSX-PC5E

用于测试 Cat 5e 模块化插头端接链路的单跳线适配器

DSX-PC6

用于测试 Cat 6 模块化插头端接链路的单跳线适配器

DSX-PC6A

用于测试 Cat 6A 模块化插头端接链路的单跳线适配器

DSX-CHA-8-TERA-S

DSX-8000 TERA 通道适配器套装

DSX-PLA-8-TERA-S

DSX-8000 TERA 永久链路适配器套装

DSX-8-TERA-KIT

DSX-8000 TERA 永久链路和通道适配器套装

DSX-PLA004

单模 DSX CAT 6A/CLASS EA 永久链路适配器

DSX-PCTA5EKS

屏蔽双绞线 CAT 5E 备用跳线插座套装

DSX-PCTAC6KS

屏蔽双绞线 CAT 6 备用跳线插座套装

DSX-PCTAC6AKS

屏蔽双绞线 CAT 6A 备用跳线插座套装

DSX-USB-CBL

USB 接口电缆标准 A - MICRO B

DSX-CHA-8-GG45-S

DSX-8000 GG45/ARJ45 信道适配器套件 (2 GHz)

DSX-CHA-M12-X-S

DSX M12-X 8 位适配器套件

DSX-8000-MOD

DSX-8000-MOD，2GHZ DSX 模块替换 1 UNIT

DSX-AXTERM

DSX 外部串扰链路端接器（2 件套装）

VERSIV2-M-NW

Versiv 2 主单元备用部件

Versiv-XL-便携箱

Versiv-XL 便携包
技术指标
