案例分析：ACR是什么，ACR参数失败要怎么解决？

正直三月两会期间，我们响应国家政策，为两岸友好做了一点微小的贡献，很惭愧。

是这么回事，有位朋友，通过我们的网站向我们求助技术问题，这位朋友反映ACR-F测试不通过，是什么影响的，应该怎么解决。

其实第一次遇到这个问题我是拒绝的，因为你不能让我说，我就马上说，第一我要“望闻问切”地了解一下你的测试情况……

测试情况：这位朋友是测1条22米的线，DSX2-8000选的标准是TIA Cat 6 Channel，测试结果显示ACR-F失败，如下图。

这图形内容看起来真的是很严重啊。

不过不用担心，我们打开福禄克自带的诊断工具HDTDX看一下。

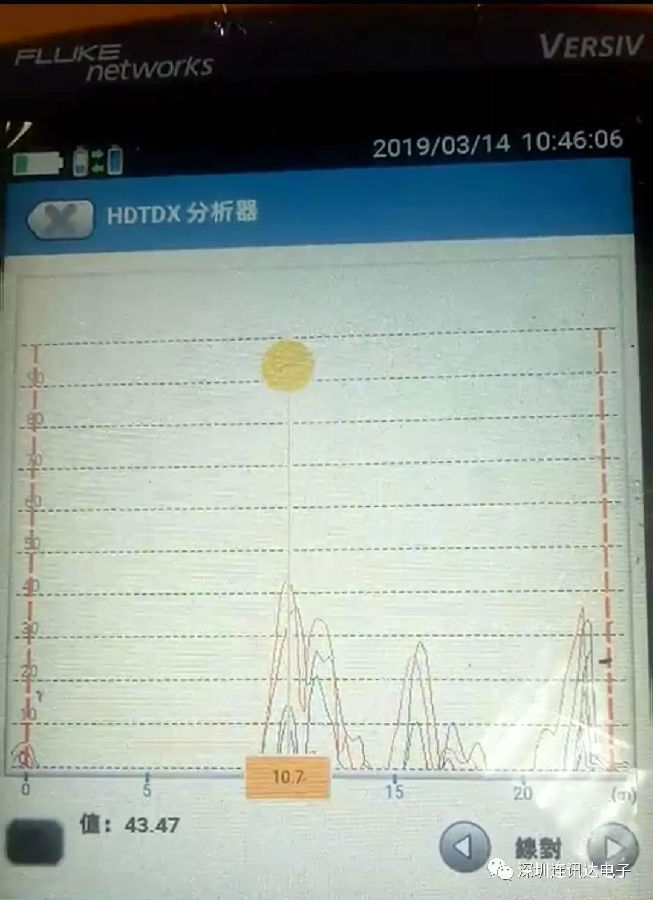

我们可以从波形图中看到，在10.7m、16m、22m的位置上，波形明显凸出，形成3个山峰一样的图案，真相只有一个！

问题就出在网线的这3个位置上。

那么根据是什么呢？又要怎么整改呢？

ACR意思是衰减和串扰的差值，ACR-N是衰减和近端的串扰差值，ACR-F是衰减和远端的串扰差值。用公式可表示为：ACR＝衰减-串扰。

为了让网线能够速度和稳定双开花，那么串扰和信号衰减都要尽可能的小。

回到主题，这位朋友遇上的ACR-F不通过，其实就是衰减和远端的串扰差值不符合标准要求，我们先来看信号衰减，信号衰减和网线本身的品质有很大关系，一般只要线不是太次都不会出问题，那么黑锅就是经常出现问题的串扰了，既然是串扰出问题，极大概率就是线缆的绞距不达标。

解决方案：如果你是线缆厂就改进制作工艺减小绞距，如果你是网线用户，那就直接更换一根能通过福禄克测试的网线用，并拿着这份失败的测试报告去找你的供应商麻烦~
