案例分析:打线工艺不合格导致Fluke测试不过

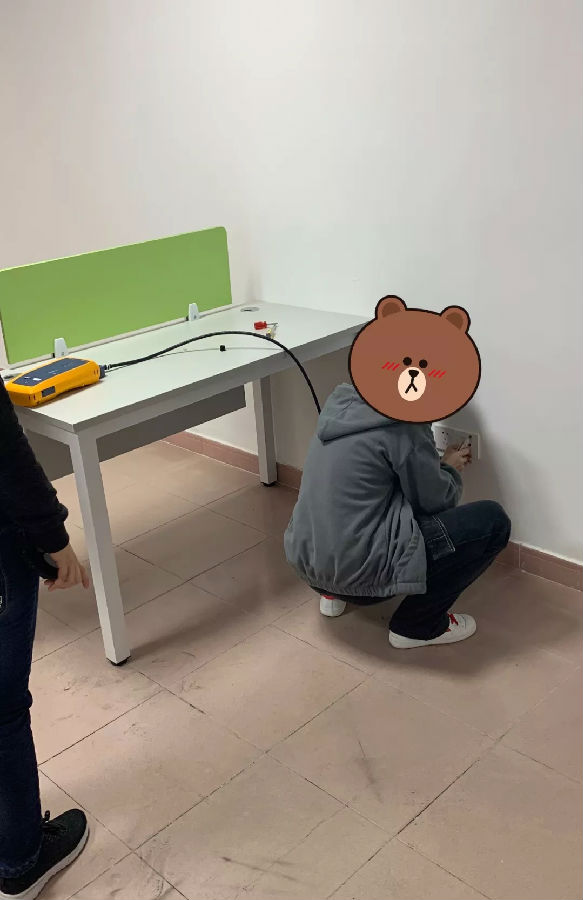

刚上班不久就有客户咨询:“我们那个项目,福禄克测试全都不通过,但是我试过可以上网呀,这是怎么回事”。为了解决客户的疑问,我们把头发梳成大人模样,带上一套DSX-8000,头也不回的出发了。抵达现场后,我们使用DSX-8000来测试现场的工程状态,先在链路的两端接上仪器。




客户告知我们项目是超五类的布线系统,所以我们选择超五类的测试标准,进行测试后,结果失败,如下图。




根据仪器里自带的故障原因诊断工具,我们很快就判断出,这条链路的问题出现在用户端的模块部分,啥也不说了,开拆!




拆开面板后,福禄克测试不过的原因显现了出来——模块的打法不正规,裸露在蓝色线皮外的线芯太多了,线缆本身的绞距被破坏了,导致损耗过大。




打模块时,用多长的线就剥多少线皮,尽量把模块和线用的紧凑一些,不要破坏了线缆本身的绞距。

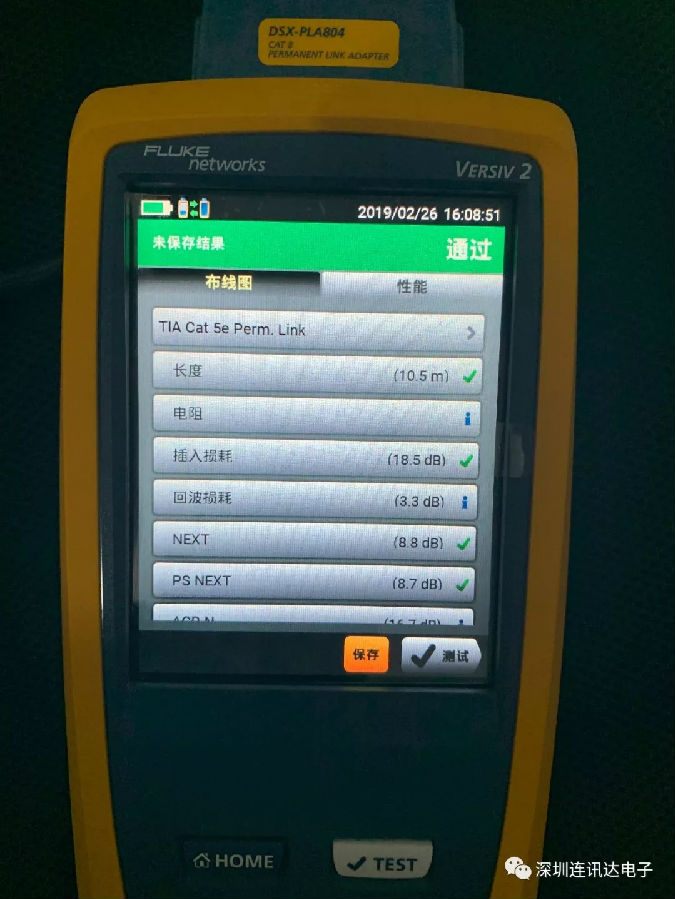

整改后再检测了一遍,这回顺利通过了福禄克的严格检测。




福禄克测试不通过的原因多种多样,碰到问题不要慌,我们可以使用仪器内置的故障原因诊断工具进行整改。
