飞础科FOTRIC AC53声像仪-深圳连讯

产品概要
什么是声学成像？

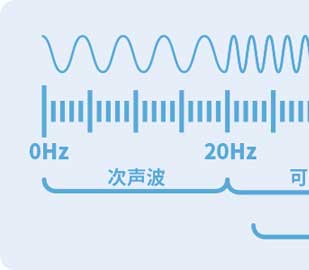

人类感知的局限性
人类耳朵仅能感知 20Hz至 20kHz范围内的声音，而气体泄漏、轴承磨损、电气放电等隐蔽故障，往往会发出远超该范围的高频超声波（＞20kHz）—— 这类声音人类耳朵无法察觉，传统听诊器或麦克风也无法捕捉。

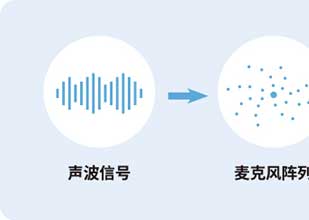

它是如何工作的？
- 麦克风阵列： 同步采集多声源的声音信号，提升空间定位精度。
- 波束成形算法： 聚焦特定方向的声源，过滤环境噪音。
- 声学图像叠加： 将声源位置以声像图形式叠加在实景画面上。
- 低延迟渲染引擎： 实现近乎即时的响应，适用于连续检测场景。
突破听觉边界

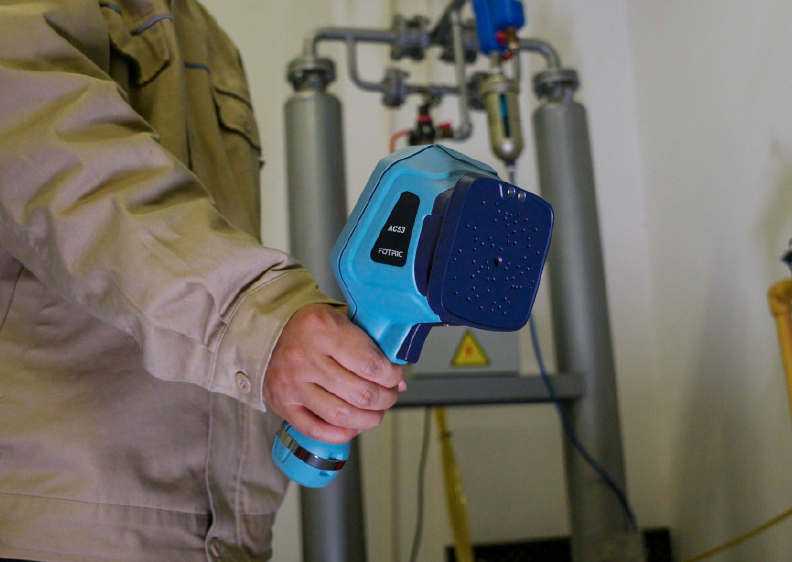

FOTRIC AC53声像仪不仅能检测可听声，还可捕捉人类听觉范围外的高频超声波信号，轻松检测各类隐蔽故障，包括：

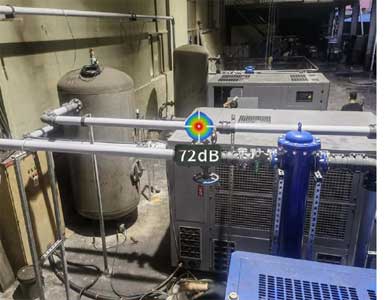

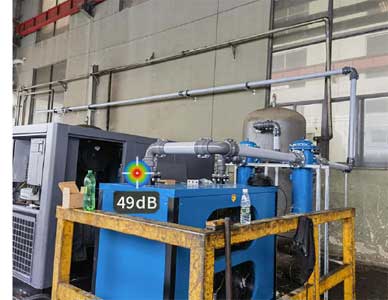

压缩空气系统泄漏

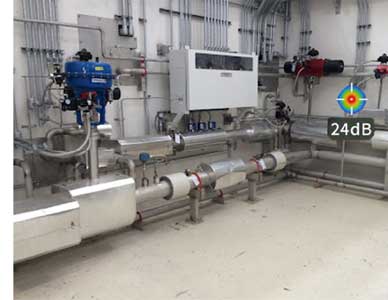

气体泄漏会产生高频湍流噪音，AC53可快速检测出压缩空气管道中哪怕极其微小的泄漏点。

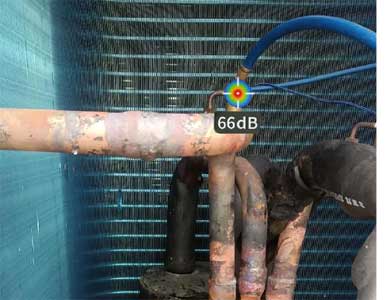

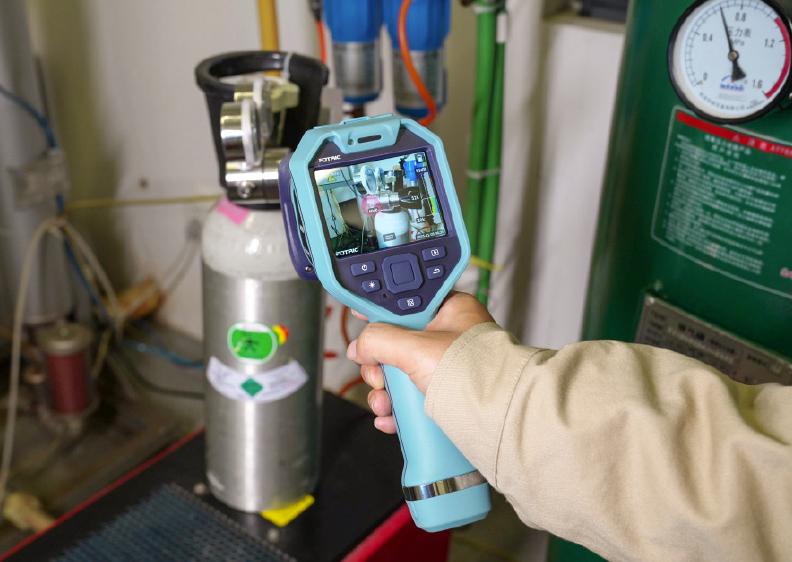

真空系统泄漏
精准捕捉人类耳朵无法听见的真空系统微弱泄漏声，无需接触、无损设备，即可快速定位泄漏点。

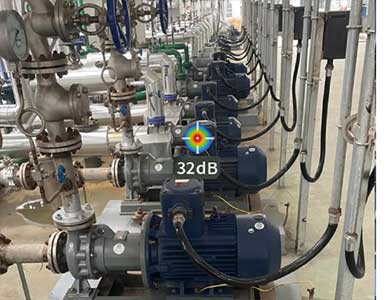

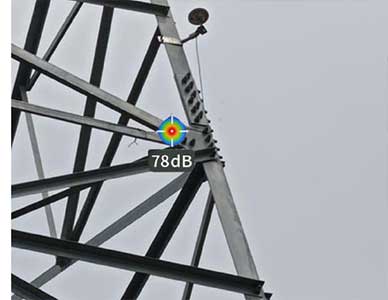

设备运行时的接头松动振动
检测设备运行中螺丝松动产生的异常高频噪音，实时可视化并定位问题，无需停机操作。

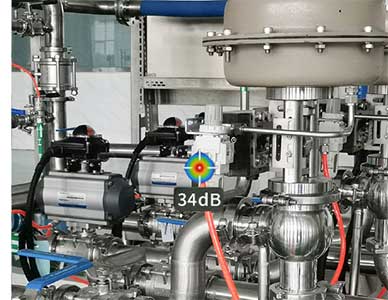

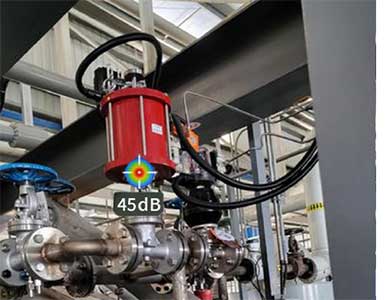

气动阀门泄漏检测
自动化生产线中的气动阀门、气缸及管件老化后，常会产生高频泄漏噪音。AC53可捕捉阀体和管件的实时超声波泄漏信号，通过可视化定位快速锁定泄漏源。

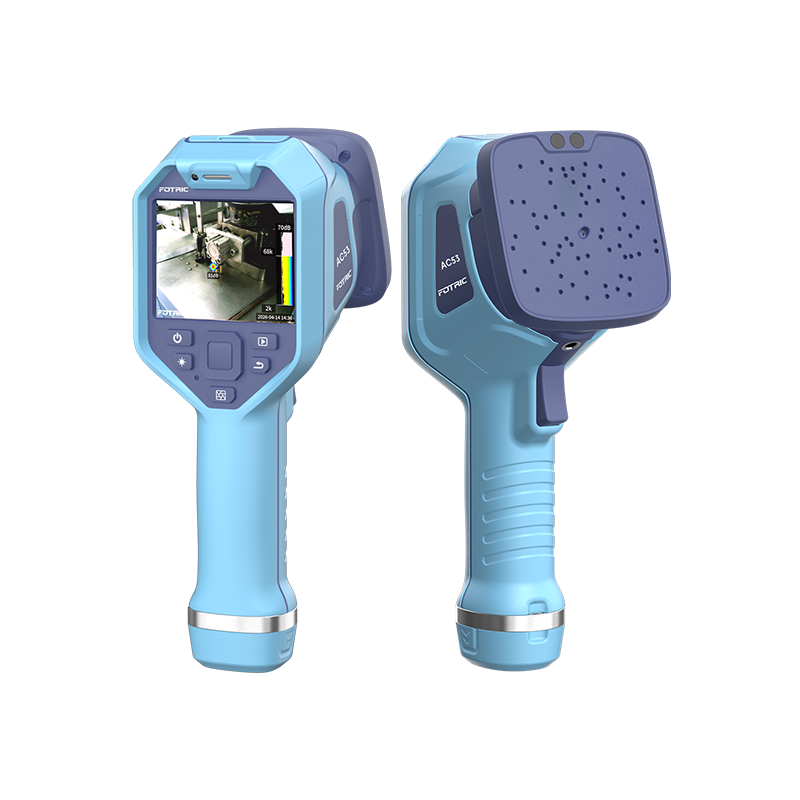

强大硬件支持
- 64个MEMS数字麦克风-高密度麦克风阵列
- 500万像素-工业级数码相机
- 58°×45°-视场角
- ≥6小时-续航时长
- IP54-设备防护等级
- 0.3~60m-工作距离

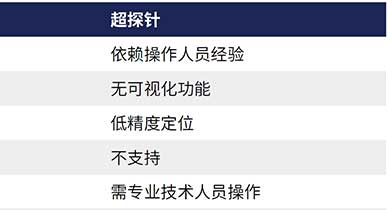

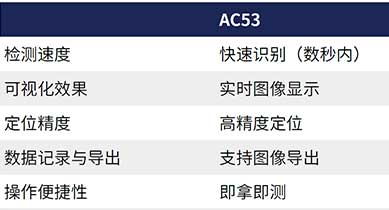

AC53 vs 传统方法

豪华产品配置
耐用硬质手提箱和软质仪器包
- 工业级抗震设计
- 定制模压内部结构，确保设备运输安全
- 适用于频繁出差/户外巡检

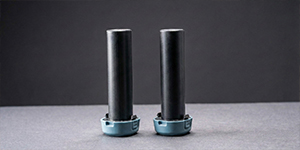

锂电池×2
- 标准配置包含两节 3.6V / 5000mAh 电池
- 单节电池续航时间 ≥ 3 小时
- 显著提升全天候巡检能力

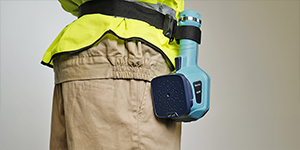

可穿戴工具套
- 可将设备牢固地固定在腰带或工具包上
- 增强现场移动性，并降低意外跌落的风险
延长保修服务
- AC53专属保修：1.5 年
- 适用于设备主机
型号及配件

型号与配置

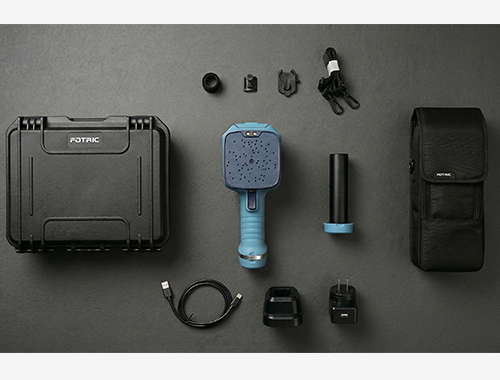

标准配置

主机、可充电锂电池*2、座充、电源适配器、USB Type-C至USB接口线缆、32G TF卡、腰扣、快速入门指南、装箱单、便携软包、硬质便携箱
技术指标

基本参数

麦克风通道

64个MEMS数字麦克风

声像图视场角(FOV)

58°*45°

声压灵敏度

0.01升/分钟@0.1MPa，1.5m，φ30μm小孔 0.025升/分钟@0.3MPa，3.5m，φ30μm小孔 0.045升/分钟@0.3MPa，4.5m，φ40μm小孔

声音采样率

200kHz

声学刷新率

15Hz

工作距离

0.3~60m

定位频率范围

2~100kHz

抗噪模式

过滤细小声音，减少环境干扰

探微模式

捕捉细小声音，不遗漏可能的问题点

频率范围选择

支持手动调整频率范围支持显示峰值频率

显示屏

3.5吋，640*480像素，采用大猩猩防爆盖板的IPS LCD触摸显示屏

图像模式

单声源、多声源、全声源

声压跟踪

特殊标记自动跟踪最大声压

数码相机

500万像素，工业级数码相机

存储卡

SD卡，支持热插拔，最大支持1TB

单帧拍摄

保存为一张声像图

图片格式

jpg（声像图）

冻结画面

支持冻结画面供预览

本机图库

支持图库中图片按图标方式查看支持图库中图片的预览

USB接口

USB Type-C类型，符合USB 3.0/2.0规范

LED照明灯

支持手电筒照明和闪光灯模式

电源系统

电池类型

3.6V，5000mAh可充电锂电池，可现场更换

电池工作时间

连续工作时间≥3小时（实际使用时间取决于当时的环境和使用情况）

节能管理

自动关机、自动息屏、手动息屏

可靠性和认证

安全标准

GB 4793.1/EN 61010-1

电磁兼容性

GB/T 18268.1/EN IEC 61326-1

防护等级

IP54(GB/T 4208/IEC 60529)

抗跌落

设计为2m抗跌落

抗冲击

25g(GB/T 2423.5/IEC 60068-2-27)

抗振动

2g(GB/T 2423.10/IEC 60068-2-6)

RoHS指令

符合

支持语言

支持语言

简体中文、英语、德语、法语、西班牙语、葡萄牙语、意大利语、波兰语、日语、韩语、繁体中文、泰语
