福禄克Fluke CertiFiber™ Max光损耗测试套件

使用 CertiFiber™ Max OLTS，最大限度提高多芯光纤认证效率。在一秒内测试多达 24 芯光纤的损耗、长度和极性。现场可换的 UniPort™ 适配器直接连接到 MPO、MMC、含导针和无导针配置等，为您提供最大的灵活性。使用 Versiv™ ProjX 管理系统或通过 LinkWare™ Live 进行远程操作，一次性正确设置项目。通过一跳线参考方法设置，以及一个集成计时器跟踪参考设置后经过的时间，和一个计数器记录测试参考线的使用次数，最大限度地减少测试不确定性。使用内置的多纤芯 VFL、全双工功率计和可选的端面检测，快速进行故障排除。

  • 最高速度：在一秒内测试多达 24 芯光纤的损耗、长度和极性。

  • 最大效率：CertiFiber Max 是模块化 Versiv™ / LinkWare™ 布线认证系统的一部分，是技术人员使用最多的认证仪。

  • 最大灵活性：现场可换的 UniPort™ 适配器可连接现有 (MPO、MMC)、含导针和无导针以及未来的连接器/导针配置——测试 8 芯、12 芯、16 芯和 24 芯光纤，未来将支持 32 芯光纤。

  • 最高准确度：标准推荐的一跳线参考方法使光纤测试中的不确定性降至最低。可跟踪参考设置后经过的时间以及 TRC 的测试次数，确保符合测试流程。

  • 最大 ROI：Versiv / LinkWare 生态系统支持一级 (OLTS) 和二级 (OTDR) 光纤测试与光纤端面检测，以及铜缆认证测试。


查看更多
咨询热线： 13410391245
在线咨询
  • 产品概要

    所有这一切都基于功能强大、经过验证的 Versiv 平台。超过 10,000 名经过认证的布线测试技术员 (CCTT) 在现场使用，CertiFiber Max OLTS 已经成为一套熟悉且值得信赖的工具套件的一部分，具有 Fluke 坚固耐用的品质，由 Fluke 专业知识提供支持，并有 Fluke 的金牌服务与经验作后盾。


    UniPort™ 适配器，用于连接 MPO 12/16/24 和 MPO 16/24 含导针和无导针光纤

    CertiFiber Max OLTS 标配可提供对 MPO 12 含导针光纤的原生连接，并可选支持 MPO 12/16/24 和 MMC 16/24 含导针或无导针光纤，无需复杂的分支线缆或调整导针配置。更改配置和现场更换 UniPort™ 适配器及对应的测试参考线一样简单。UniPort 适配器允许任何 MPO 12/16/24 和 MMC 16/24 含导针或无导针光纤连接到测试端口，并为测试端口提供保护。TRC 跳 线可用于实现对应配置。


    专为最高精准度而设计

    凭借数十年设计世界上最准确校准设备的经验，我们打造了 CertiFiber Max OLTS，以满足当今最高性能光纤网络对测试的严格要求。但是，即使是最准确的测试仪，如果使用不当，也会提供不理想的测试结果。制造商和标准推荐使用一跳线参考方法设置以实现最准确的测试，CertiFiber Max OLTS 为每种线缆配置都提供了这一参考设置。


    为了减少现场错误，测试仪提供一个“向导”，它会引导技术人员逐步完成关键的参考设置过程。参考设置中的错误可能导致一整天的工作成果作废。该向导指定了所需的精确附件，监控用户的操作步骤，验证测试是否在可接受的限值内，允许清洁端面，并存储关键的参考值以供报告。UniPort 适配器采用颜色编码，与向导和测试参考线相匹配，测试参考线具有参考级品质的光纤和连接器。


    参考设置的结果（包括每根被测光纤的验证跳线的测试功率和损耗）被存储，并随项目测试报告一起呈现，提供该过程正确完成的证明。


    简洁结果与细节

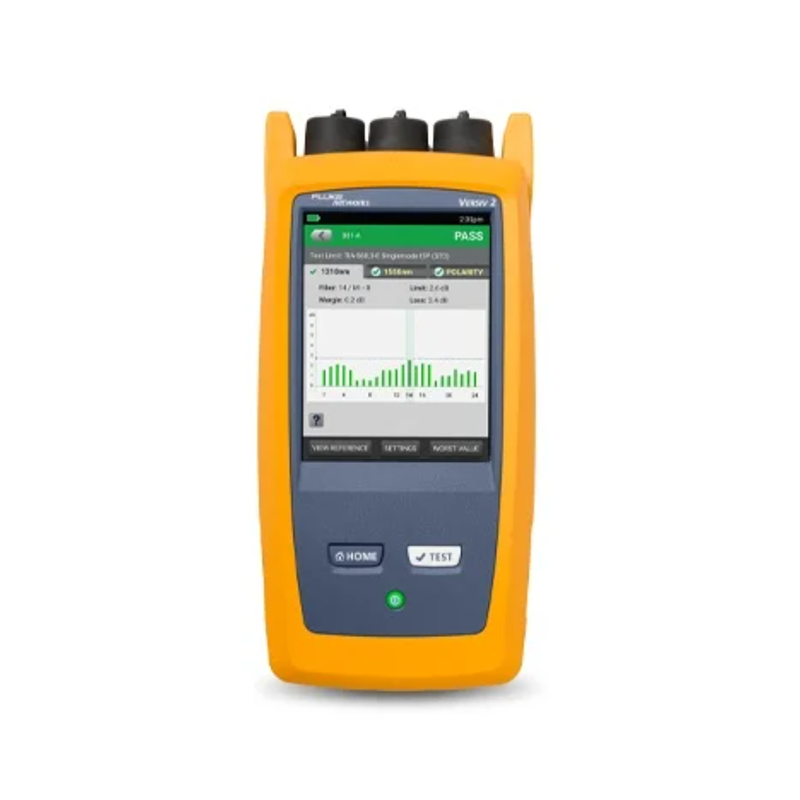

    设计人员可以使用内置计算器设置限制——只需选择一个标准，输入链路中的连接器数量和类型，CertiFiber Max OLTS 即可确定基于长度的测试损耗限值。或者选择特定的应用或根据工作规范输入自定义限值。无论是哪种方式，技术人员都会看到每个被测链路简单的通过 (PASS) 或未通过 (FAIL) 结果，以及最差情况下的损耗余量、长度和极性。触摸屏幕会显示每根光纤的损耗和极性图。



    效率与易用性

    CertiFiber Max OLTS 可在一秒钟内完成最多 24 芯光纤的测试及结果存储。Versiv 也减少了与测试时间相关的开销。其 ProjX 管理系统意味着测试仪可以提前设置好，仅需输入作业的线缆类型、限值和标识符，减少了混淆和错误。Versiv 使用提示音指示远端测试仪何时连接，并且可以设置自动启动测试、保存结果并自动递增到下一个线缆标识符，从而在大型项目中节省更多时间。


    计数器与计时器

    为了最大限度地提高测试的确定性，一些客户要求限制特定参考设置的使用时长，或使用同一组测试参考线可以进行的测试次数。CertiFiber Max OLTS 包含一个可选的内置计时器，可跟踪参考设置后经过的时长，并且能够设置一个限制，以便在超出该时间之前和之后向用户发出警告。采用类似的方式，一个可选的计数器可跟踪使用特定 TRC 组执行的测试次数，并且可以设置限制，以便在即将或已经超过该限制时向用户发出警告。


    集成式可视故障定位仪和双工功率计

    CertiFiber Max OLTS 不仅是一台高效的测试设备，它还可以帮助您进行故障排除。可视故障定位仪 (VFL) 可以同时照亮多达 24 芯光纤的任何配置，以便进行故障排除。VFL 集成在源端口（包括主机和远端），因此两端的技术人员都可以在不断开线缆的情况下打开 VFL 进行故障排除，从而加快了故障排除速度。带有 SC 或 LC 连接器适配器的双工功率计端口可用于测试来自卡盒或双工光纤的功率。


    集成式检查

    光纤连接器端面污染是光纤故障的主要原因。光纤损耗测试能够发现此问题，但是连接部分的灰尘会导致光纤测试既耗费时间又不准确。在光纤认证测试的前期、中期和后期，灰尘可由一个光纤连接器端面转移至另一个端面，这会造成问题，所以如有必要，任何连接部分的两个端面都必须时刻对其进行检查并保持干净。


    CertiFiber Max OLTS 通过使用两个 Versiv 总机以及两个 FI-3000 FiberInspector™ Ultra 光纤检测显微镜，提供双端光纤检查能力。双端光纤检查能力允许在几秒钟内检查 MPO 或 MMC（以及单芯光纤）光纤链路两端的端面，并自动生成通过/未通过 (PASS/FAIL) 结果。在单个报告中，将检查图像和通过/未通过 (PASS/FAIL) 结果与损耗、长度和极性数据一起存储。Fluke Networks 还提供用于检查单芯光纤的各种端头以及用于多芯、双工和单芯光纤的清洁工具。


    LinkWare Live

    LinkWare™ Live 是 Fluke Networks 为管理多个项目的布线专业人员提供的软件及服务。它快速、轻松且经济地提供了无与伦比的作业可视性和随时随地掌控项目的卓越性能。


    使用 LinkWare Live，您无需从现场召回测试仪，只需下载测试结果，所以可提高效率。只要在工作场所将结果从测试仪上传到 LinkWare Live 即可，然后您就可以更快地完成任务、尽快地回家，以及加快获得付款。LinkWare Live 自动将所有结果整合到正确的工作中，节省报告时间；通过降低测试仪或内存卡发生意外而丢失测试结果的可能性来减少返工。使用 LinkWare Live 可以及时访问结果，提高故障排除的速度，并可随时随地查看项目状态。它与 LinkWare PC 完全集成，可用于快速报告。


    LinkWare Live 还允许项目经理通过智能手机、平板电脑或 PC 远程设置测试仪，从而减少错误。项目的各个方面，包括线缆类型、限值和线缆标识符，都可以下载，消除了操作员错误的可能性。而如果有人更改了设置，LinkWare Live 也会让您知道。


    LinkWare PC 管理软件

    利用 LinkWare™ PC 管理软件，CertiFiber Max 用户可轻松访问 ProjX 管理系统数据、生成报告并升级测试仪中的软件。项目经理有全面的工作流程监控和测试结果整合功能。


    LinkWare PC 提供自动化的统计报告。这不局限于每页只显示一个链路的报表，它允许您在一份报告中查看整个布线基础设施。它分析测试结果并将其转换成图表，从而直观地展示布线设施的性能。它甚至能够以压缩、图形化的格式（易于检验余量和不规则点）汇总完整的布线基础设施信息。之前的 LinkWare PC 版本可向后兼容新版本，因此您完全能够跟上最新发展并将不同测试仪中的测试整合到单个测试报告中。


    将 CertiFiber Max OLTS 的 1 级测试结果（损耗、长度和极性）以及光纤检查图像合并到一份报告中，还能同时管理多个项目。在将报告提供给客户进行系统验收之前，添加公司标志以完善您的报告。该系统的优势在于，无论您使用哪种 Fluke Networks 布线认证测试仪，LinkWare PC 均可以报告所有内容。

  • 型号及配件

    CFM-100S CN

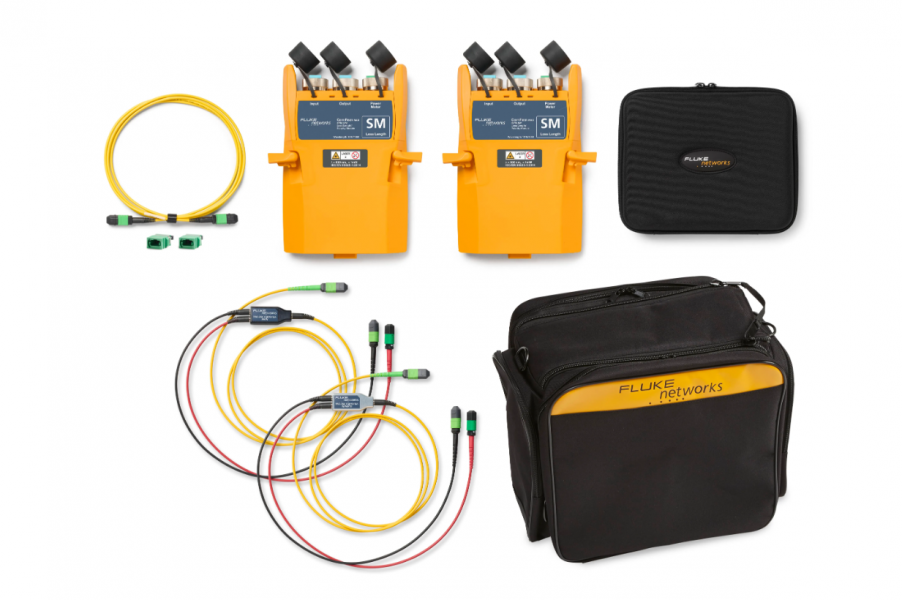

    CertiFiber Max 单模 OLTS 测试套件，含两个 Versiv 主机。包含：2 个 Versiv 主机，包含 Wi-Fi、(2) 条腕带、(2) 条肩带、USB 接口线、(2) 个交流充电器；两个 CertiFiber™ Max 单模模块，带有 MPO 12 无导针 UniPort™ 适配器、MPO 16 含导针输出端口、LC 输入端口和测试参考跳线（带有主机电源和仪表端口使用的连接器，可连接被测线缆）；第二根测试参考跳线（带有远程单元电源和仪表端口使用的连接器，可连接被测线缆）、一根验证跳线和两个 MPO 12 耦合器；Versiv XL 方形箱、测试参考跳线拉链箱、UniPort 箱、安全卡、快速参考指南、保修卡和校准声明。

    CFM-100SI CN

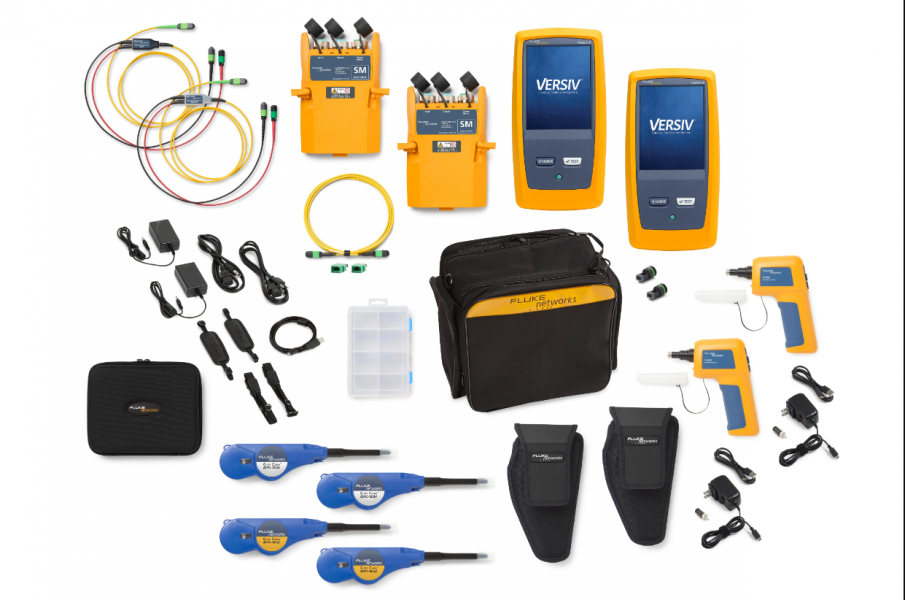

    CertiFiber Max 单模 OLTS 测试套件，含两个 Versiv 主机，两个光纤检测显微镜。包含：2 个 Versiv 主机，包含 Wi-Fi、(2) 条腕带、(2) 条肩带、USB 接口线、(2) 个交流充电器；两个 CertiFiber™ Max 单模模块，带有 MPO 12 无导针 UniPort™ 适配器、MPO 16 含导针输出端口、LC 输入端口和测试参考跳线（带有主机电源和仪表端口使用的连接器，可连接被测线缆）；第二条测试参考跳线（带有远程单元电源和仪表端口使用的连接器，可连接被测线缆）、一条验证跳线和两个 MPO 12 耦合器；各配有一台 FiberInspector™ 光纤显微镜（带无键式 MPO 12-24 APC 端头、用于 FI-1000 端头的单光纤适配器、交流充电器、入门指南、防护套、端头存储盒）；Versiv XL 方形箱、测试参考跳线拉链箱、UniPort 箱、安全卡、快速参考指南、保修卡和校准声明。

    CFM-S-ADD

    CertiFiber Max 单模模块套件，含 MPO12 测试参考线，无 Versiv。包含：两个 CertiFiber™ Max 单模模块，带有 MPO 12 无导针 UniPort™ 适配器、MPO 16 含导针输出端口、LC 输入端口和测试参考跳线（带有主机电源和仪表端口使用的连接器，可连接被测线缆）；第二根测试参考跳线（带有远程单元电源和仪表端口使用的连接器，可连接被测线缆）、一根验证跳线和两个 MPO 12 耦合器；Versiv XL 便携箱、测试参考跳线拉链箱、安全卡、快速参考指南、保修卡和校准声明。

    CFM-S-MOD

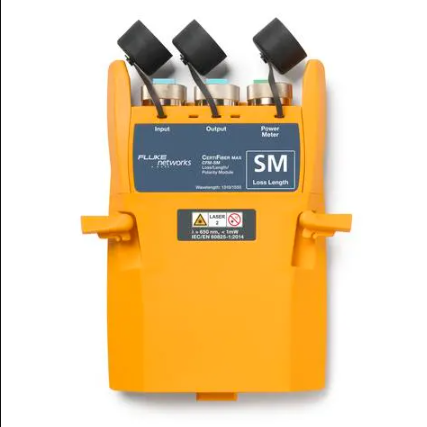

    CertiFiber Max 单模 OLTS 替换单个模块，无 Versiv。包含：一个 CertiFiber™ Max 模块，带有 MPO 12 无导针 UniPort™ 适配器、MPO 16 含导针输出端口、LC 输入端口。

  • 技术指标

    包括 UniPort 适配器

    非接触式 MPO 12 芯（含导针）

    可选的 Uniport 适配器

    MPO 12/16/24 和 MMC 16/24（含导针或无导针）

    探测器类型

    16 个大芯光纤耦合到 16 个 InGaAs 光电二极管。

    支持的光纤类型

    单模 9/125 µm

    校准波长

    1310 nm、1550 nm

    功率测量线性度1

    ±0.10 dB

    功率测量重复性1,2

    ±0.02 dB

    功率测量重现性1,3 

    ±0.1 dB

    功率测量均匀性 4

    ± 0.1dB

    损耗测量预算5 

    10 dB

    校准周期

    1 年

    输出端口

    MPO 16（含导针）

    光纤类型

    9/125 µm

    中心波长 (nm)

    1310 ± 20 

    1550 ± 20 

    发射器类型

    Fabry-Perot 激光器

    光谱宽度 (nm)1 

    ≤5（1310 nm 和 1550 nm）

    标称输出功率 (dBm)

    ≥ -12 dBm

    功率稳定性 (dB)2

    ± 0.10

    发射条件3

    不适用

    长度测量范围4

    高达 25 km

    长度测量不确定度

    +/- 1 米 + 长度的 1%

    连接器

    MPO 16，无导针（测试时，此端口将连接到测试参考线，有 MPO 12/16/24 和 MMC 16/24 含导针和无导针规格可供选择）。

    总输出功率

    >-5 dBm <0 dBm，连续波，在单模光源的 9/125 µm  跳线上

    工作波长

    标称 635 nm

    输出模式

    连续波，脉冲闪烁频率（2 Hz 至 3 Hz）

    激光安全

    II 类 CDRH

    输入连接器

    圆柱形插芯双工连接器（一次只测试一个插芯）

    默认端口适配器

    LC 双工

    可选端口适配器

    SC 双工

    探测器类型

    1 mm InGaAs 光电二极管一次容纳一根光纤

    支持的光纤类型

    单模 9/125 µm

    校准波长

    1310 nm、1550 nm

    功率测量范围

    +5 dBm 至 -45 dBm

    功率测量不确定度1

    < ± 0.35 dB

    功率测量线性度1,2

    ±0.10 dB

    功率测量重复性3 

    ±0.02 dB

    功率测量重现性4

    ±0.05 dB

    光学连接器接口

    接受单工 LC 或 SC 非角度 (UPC) 和 (APC) 端面

    校准周期

    1 年

    工作温度

    -10°C 至 +45°C

    存储温度

    -10°C 至 +60°C

    工作相对湿度

    0 % 至 95 % 不凝结，0°C 至 35°C

    0 % 至 70 %, 35°C 至 45°C

    振动

    随机，2 g, 5 Hz 至 500 Hz

    冲击

    1 米跌落测试

    安全性

    IEC 61010-1

    污染等级

    2  

    海拔高度

    工作时： 4 km  

    存放： 12 km  

    EMC  

    IEC 61326-1
