福禄克Fluke LinkIQ™线缆+网络测试仪

福禄克Fluke LinkIQ™ 线缆+网络测试仪是值得您信赖的线缆测试。您所需的网络测试。 LinkIQ™ 通过基于频率的测量验证线缆性能(最高 10 千兆),并提供至故障位置的距离以及被测线缆的布线图。LinkIQ™ 还可执行最近位置的交换机诊断,以识别关键网络问题并验证交换机配置,且无需使用其他设备。其他功能包括模拟和数字音频发生器、端口闪烁、802.1x 身份验证、远程办公室定位器,以及通过 LinkWare™ PC 管理结果的功能。

  • 通过基于频率的测量,测量高达 10 千兆网络容量

  • 通过提供已连接交换机信息(交换机名称、端口号和 VLAN 信息)排除活动网络故障

  • 通过交换机协商和 PoE 负载测试安装 PoE 设备,并排除故障

  • 图形化布线图和长度测试,以识别布线安装时发生的常见故障

  • 通过 LinkWare™ PC 报告记录工作

  • 支持所有工业以太网协议(EtherNet/IP、PROFINET、EtherCAT 等)

  • 工业以太网套件支持工业连接器 (M8D、M12D、M12X)

查看更多
咨询热线: 13410391245
在线咨询
  • 产品概要

    LinkIQ™ 网络 + 线缆测试仪旨在提供可靠的线缆测试,以及需要由网络测试专业人员完成的工作。 LinkIQ™ 通过基于频率的测量验证线缆性能(最高 10 千兆),并提供至故障位置的距离以及被测线缆的布线图。LinkIQ™ 还可执行最近位置的交换机诊断,以识别关键网络问题并验证交换机配置,且无需使用其他设备。其他功能包括模拟和数字音频发生器、端口闪烁、802.1x 身份验证、远程办公室定位器,以及通过 LinkWare™ PC 管理结果的功能。


    值得您信赖的线缆测试

    LinkIQ 能够测量长达 1000 英尺(305 米)的长度,并提供到开路、短路和无端接线缆等故障位置的距离。远程 ID 可用于完整的线缆对布线图,有助于识别错线和串绕。LinkIQ 的主要线缆测试功能是线缆性能测试,用于判断是否符合 10BASE 到 10GBASE(10 Mb/s 到 10 Gb/s)的带宽布线。它通过基于频率的测量方法执行这些测试。使用基于 IEEE 标准的测量方法可确保测试的链路满足性能要求,而传输测试仪只能证明特定测试设备可以通过链路进行通信。


    操作员可以设置从 10 Mb/s 到 10 Gb/s 的性能要求,简单地指示合格/不合格。



    线缆测试(无远程连接)显示每根线缆的长度和线对。



    远程线缆测试显示远程 ID 号 5、每根线缆的长度和线对,以及以及高达 10 Gb/s 的线缆性能。



    远程线缆测试显示远程 ID 号 1、每根线缆的长度和线对以及高达 2.5 Gb/s 的线缆性能,但由于用户设置的 10 Gb/s 性能限制,测试失败。


    您所需的网络测试

    除了强大的线缆测试功能外,LinkIQ 还提供关于最近连接交换机的详细信息。LinkIQ 与交换机协商,确定通告数据速率(高达 10GBASE-T)半/全双工识别、交换机名称、端口号和 VLAN 信息



    交换机端口测试显示端口号、交换机名称和端口 VLAN 以及公告的速度和双工设置。 向下滚动以显示以太网供电设置。


    深度 PoE 测试

    尽管以太网供电使安全摄像头和接入点等设备的安装变得更加简单,但根据太网联盟对 800 多名安装人员、集成商和最终用户的调查发现,五分之四的受访者在集成 PoE 系统时遇到困难。 其中一部分原因可以追溯到 IEEE 提供三个 PoE 标准,术语“PoE”未注册,以及各种不符合标准的实施。


    为了简化 PoE 安装和故障排除流程,LinkIQ 显示提供电源的线对,包括用于实施双重签名的不同功率等级和线对。 此外,LinkIQ 实际上将在连接处施加负载,以确保公告的功率实际上通过交换机跨布线基础设施提供。



    交换机端口以太网供电设置显示使用的线对、可用功率和等级以及负载下 PoE 测试的结果。


    LinkWare™ 记录

    LinkIQ 为其所执行的测试提供完整的记录功能。 测试仪中最多可存储 1,000 个带有描述性名称的结果,并可以恢复。 测试名称和编号随着每个名称的保存而自动增加(“附件 B-1”、“附件 B-2”、“附件 B-3”等),从而节省了按顺序测试线缆的大量时间。


    报告数据可导出至 PC 以作记录之用。 LinkIQ 使用 Fluke Networks 的报告软件 LinkWare™ PC,该软件支持 20 年前的各类测试仪,是业内拥有数万活跃用户的实际报告解决方案。LinkWare 可用于存储结果以及生成 PDF 报告。



    使用 LinkWare PC 生成 PDF 测试报告。


    现代设计和界面

    LinkIQ 与今天的智能手机一样,基于手势触摸屏,几乎占据了整个设备的表面。 这样可以轻松显示大量信息,并提供滑块和全键盘等清晰和简单的控件。尽管 LinkIQ 可以执行各种测试,但用户界面经过简化,因此具有单一的测试功能。 所显示的结果完全取决于连接至设备单个“RJ-45”连接器的内容。单个 USB-C 端口可连接计算机,以便将来进行软件更新、报告和为设备充电。和 Fluke Networks 的其他产品一样,LinkIQ 在我们的环境实验室经过设计和测试,以确保其坚固性,包括振动、温度、湿度、静电放电及跌落测试。


    其他功能

    • 生成与 IntelliTone™ 探头或 Pro3000™ 兼容的模拟或数字音频,以协助在墙壁或电信机房内定位线缆

    • 交换机上的端口灯闪烁,有助于识别已连接的交换机端口

    • 与 MicroScanner™ PoE 远程服务集标识符兼容,用于以太网插座识别

    • 触敏手势显示

    • 可充电锂离子电池

    • 使用 LinkWare™ PC 通过 USB-C 轻松完成功能和网络测试升级

    • 通过标准 USB-C 端口充电

  • 型号及配件

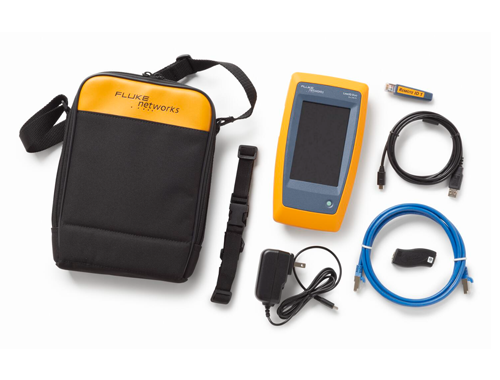

    LIQ-100

    LinkIQ 线缆+网络测试仪包括具有远程 ID #1 的 LinkIQ、RJ45-RJ45 跳线、交流电充电器、RJ45/11 通用耦合器和便携箱。

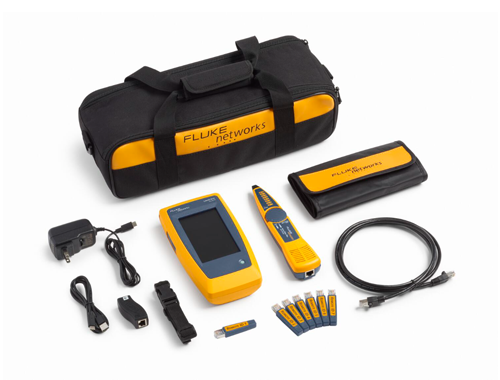

    LIQ-KIT

    LinkIQ 线缆+网络测试仪包括具有远程 IDs #1-7 的 LinkIQ、RJ45-RJ45 跳线、交流电充电器、RJ45/11 通用耦合器、Intellitone Pro 200 探头和行李袋便携箱。

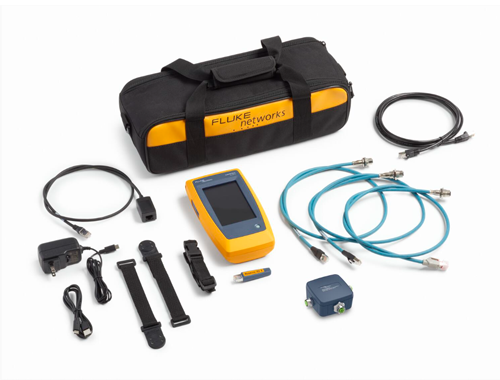

    LIQ-100-IE

    LinkIQ™ 线缆+网络测试仪,具有配备磁性带的复式连接器适配器、RJ45 远程-ID #1、快速参考指南、USB-C 到 USB-A 线缆、充电线缆、Cat6A 跳线、RJ45 公接头到 RJ45 母接头跳线、RJ45/M12X 跳线、RJ45/M12D 跳线、RJ45/M8D 跳线、 RJ45/11 模块适配器、带远程 ID 支架的吊带以及行李袋。

    LIQ-KIT-IE

    LinkIQ™ 线缆+网络测试仪,具有配备磁性带的复式连接器适配器、带盒的 RJ45 远程-ID #1-7、Intellitone 探头、快速参考指南、USB-C 到 USB-A 线缆、充电线缆、Cat6A 跳线、RJ45 公接头到 RJ45 母接头跳线、RJ45/M12X 跳线、RJ45/M12D 跳线、RJ45/M8D 跳线、 RJ45/11 模块适配器、带远程 ID 支架的吊带以及行李袋。

    REMOTEID-1

    LinkIQ 的替换远程服务集标识符 #1

    REMOTEID-KIT

    远端 ID 套件,适用于 LinkIQ 和 MicroScanner™ PoE

    MS-IE-适配器工具包

    工业 Ethernet 适配器套件包括复式连接器适配器、Cat 6A 跳线、RJ45 公接头到 RJ45 母接头跳线、RJ45/M12X 跳线、RJ45/M12D 跳线和 RJ45/M8D 跳线,用于测试 MicroScanner™2、MicroScanner™ PoE 以及 LinkIQ™ 的 M12X、M12D、M8D 端接线缆。

  • 技术指标

    用户界面所支持的语言

    英语 (SW v1.0)

    重量

    1 磅 6 盎司(624 克)

    电池

    类型:Lithium-ion, 3.6 V, 6400 mAh

    使用寿命:8 小时(典型)

    充电时间:4.5小时

    充电温度范围:0 °C 至 +40 °C

    电源适配器

    输入:100 to 240 VAC ±10%, 50/60Hz

    输出:15 VDC,最高 2 A

    二级

    主机接口

    USB C 型

    显示屏

    800 x 480 彩色电容式多点触控

    体积

    8.5 英寸 x 4.5 英寸

    工作温度

    0°C 至 45°C

    贮存温度

    -10°C 至 +60°C

    相对工作湿度

    0 % 至 90 %,0°C 至 35°C

    0 % 至 70 %,35°C 至 45°C

    操作高度

    4,000 米

    3,200 米,带交流适配器

    振动

    随机、2 g、5 Hz-500 Hz

    接口

    1 米接口,6 侧

    诊断协议

    链路层发现协议 (LLDP)

    Cisco 发现协议 (CDP)

    快速链路脉冲 (FLP)

    最近距离的设备诊断(如果可通过诊断协议获得)

    交换机名称

    端口号

    VLAN 名称

    公告的数据速率

    公告的双工

    以太网供电兼容性

    IEEE 802.3af/at (SW v1.0)

    带签名电阻的硬件协商

    与 LLDP/CDP 进行软件协商

    以太网供电诊断

    公告的功率等级(1 至 4)(SW v1.0)

    公告的可用功率

    供电线对

    单一签名和双重签名诊断

    以太网供电测量

    负载电压 (V)

    负载功率(W)

    端口闪烁

    已连接端口的指示灯闪烁

    测试端口

    屏蔽 8 针模块插座支持 8 针模块 (RJ45) 插头。

    调试自动测试

    10GBASE-T、5GBASE-T、2.5GBASE-T、1000BASE-T、100BASE-TX、10BASE-T、仅布线图

    测试速度:长度小于 70 米时为 6 秒

    缆线类型

    平衡双绞线布线

    非屏蔽双绞线

    屏蔽双绞线

    2 对和/或 4 对

    仅布线图测试

    记录布线图

    各个线对的长度

    诊断串绕

    用户可选择 T568A 或 T568B

    用户可选择的交叉设置(直通、半交叉、全交叉)

    测试速度:长度小于 120 米时为 1 秒

    最大长度

    305 米 (1000 英尺)

    额定传输速度 (NVP)

    用户可设置

    音频发生器

    生成可与 Fluke Networks IntelliTone 探头兼容的数字音频。

    生成与通用模拟探头兼容的模拟音频。

    远程 ID 定位器

    使用远程 ID 终端识别多达 7 个唯一端口或办公室插座
