【技术科普】Fluke Ti400U/Ti480U系列红外热像仪必备知识点

Fluke Ti400U/Ti401U/Ti480U作为工业检测、电力维护等场景的实用工具，想要确保检测精准、设备安全，不少细节需要格外留意。我们整理了一些红外检测的核心注意事项，帮你轻松用好红外热像仪！


一、户外检测一定要注意的 4 大干扰因素


1. 阳光反射：光亮设备的 “测温陷阱”

阳光对红外热像仪而言是强热源，尤其像玻璃 / 瓷质绝缘子、高氧化铝材质的线夹与出线接头、钢制梁架（含防锈漆涂层）等光亮设备，极易反射阳光，导致检测结果出现偏差，误将反射热量当成设备故障热点。


想要规避这一问题，优先选择夜间或阴天开展检测；若必须在晴天操作，当发现可疑热点时，一定要变换多个拍摄角度 —— 如果热点温度随角度改变而波动，基本可以判定是阳光反射干扰。

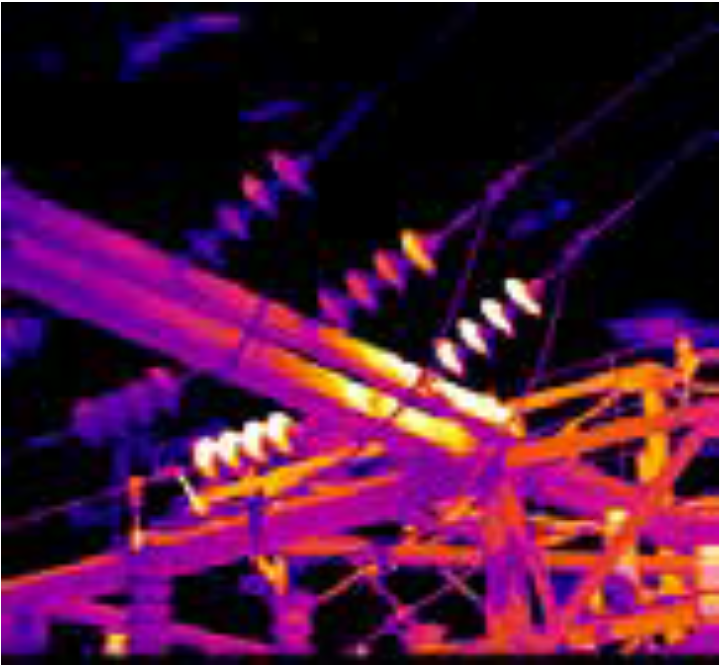

上图中的高亮处为阳光反射而非发热问题点。

特别提醒：切勿用热像仪直接对准太阳，否则可能造成设备烧毁！


2. 阳光直射：别让日晒 “掩盖” 真实故障

阳光直射会直接加热被测目标，导致其表面温度升高，这就给判断带来了难题：究竟是设备本身存在故障发热，还是单纯被日晒升温？

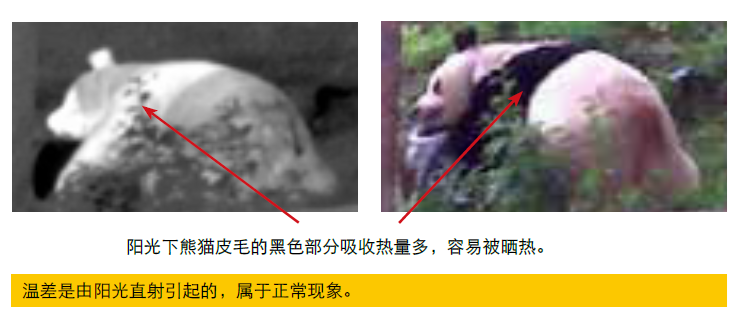

建议尽量避开阳光直射的目标进行检测（除非是专门查找冷点）；若现场条件不允许，需采用相对温差法判断温度异常，同时要确保阳光均匀照射在目标表面，避免局部受热不均影响判断。就像阳光下熊猫的黑色皮毛会因吸收热量多而升温，这种由日晒导致的温差属于正常现象，无需误判。


3. 雨天检测：不建议在雨天进行户外检测

雨天本身对红外热像仪的测量精度影响有限，但被测物体表面附着的水滴会加速热量流失，导致测量温度无法真实反映物体实际表面温度。更重要的是，雨水可能会对仪器造成损坏，因此不建议在雨天直接进行户外检测。


4. 大风环境：风速超标会 “散热”

大风是影响检测精度的重要因素，根据电力行业标准《DL/T664-2016 带电设备红外诊断应用规范》，被测目标所处环境的风速不能超过 5 米 / 秒。一旦风速超标，会加速被测物体的散热速度，导致测量结果偏低，无法准确识别潜在故障。


二、核心操作技巧：调色板与透射率怎么选、怎么调？

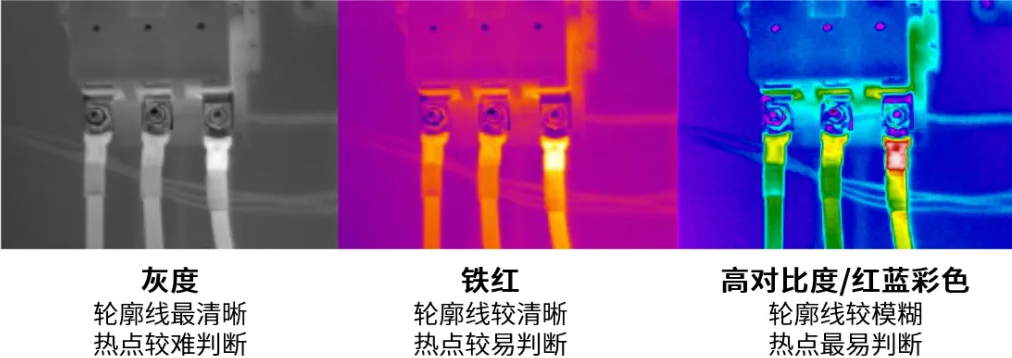

1. 调色板功能：选对模式，测温更精准

调色板的核心作用是根据拍摄范围内的最高、最低温度，自动匹配温度区间与颜色，最终以彩色图像呈现，方便直观判断温度分布。不同模式各有侧重，按需选择才能事半功倍，以下是三种常见模式的详细对比：


  • 灰度模式：建议在检测小温差目标时候选择，比如建筑测试

  • 铁红模式：是电力行业专属标准模式，适配电力设备检测

  • 高对比度 / 红蓝彩色（彩虹）模式：适合需快速定位最高、最低温度位置的场景


小贴士：无论选择哪种调色板模式，都不会影响实际温度测量结果，最终温度判定请以仪器显示的数值为准哦！


2. 透射率参数：这些情况必须调，测温才准确

红外辐射在传播过程中，会受到大气中水蒸气、尘埃、雪、冰晶等物质的吸收和散射，导致能量衰减，距离越远，测量温度偏差可能越大。此时，“透射率” 参数调整就显得尤为重要，它能有效校正这一误差。通常情况下，透射率设置为 100%即可满足大部分测试需求，无需额外调整。


以下两种场景需要调整。


场景一：热像仪前装有红外窗口

红外窗口可安装在电气柜柜门等部位，无需打开柜门就能检测内部设备温度，安全又便捷。此时需根据红外窗口的衰减特性，针对性设置对应的透射率数值。



场景二：空气中存在肉眼可见的烟雾、水汽，操作步骤很简单：先在近距离检测一个温度稳定的发热目标，记录温度值；再在有烟雾、水汽的环境中对同一目标再次检测，获取第二个温度值；最后在仪器中调整透射率，直至两次温度显示一致。若热像仪无透射率修正功能，可通过调整发射率达到相同的校正效果。
