【实战案例】三台压力变送器读数不一致？看Fluke 709H如何一机两用，快速解决问题

案例背景：

某海上工厂核心生产环节，并行安装了3台压力变送器。然而中控室（DCS）反映这三台设备的读数互不相同，且偏差显著，问题可能出在回路、中控仪表，或是变送器本身。工程师需要快速而准确地定位故障点，以前的老办法需要多款设备协调进行，现在只需要一台 Fluke 709H，便能排查定位故障。

第一步：排查回路与中控，验证信号传输通道

1. 目的：若三台变送器读数均不一致，首要怀疑对象是共用的回路或中控单元。通过切断变送器，接入一个标准信号源，可以独立验证后端接收设备是否工作正常。

2. 操作流程：首先，将现场的3台压力变送器从回路中物理断开。

此时，回路中只剩下24V电源和DCS的接收仪表，处于开环状态。

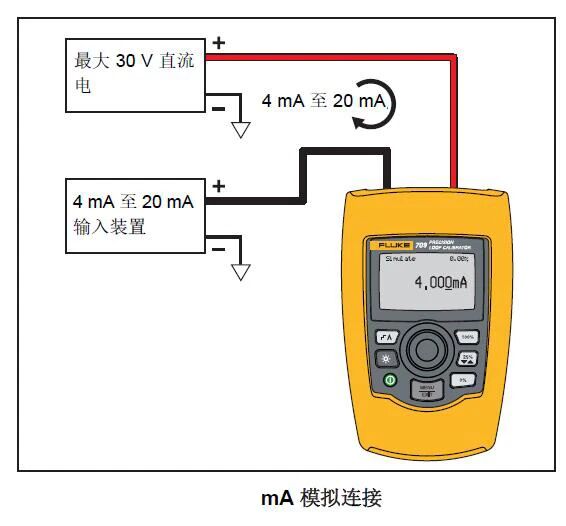

将 Fluke 709H 接入该回路，并启用其 mA 信号发生功能（精度高达0.01%，使用无源/模拟模式），模拟变送器输出标准电流信号。

按照25%的步进，依次输出4、8、12、16、20mA这五个标准校验点。

3. 结果与判断：DCS中控室接收到的压力显示值完全跟随信号变化，线性度良好，无异常。说明故障可能在现场3台HART智能压力变送器上。

第二步：逐一检查变送器，调整变送器零点，消除环境漂移

1. 目的：这三台均为表压变送器，长期暴露在海上高湿度、高盐雾的恶劣环境中，极易发生零点漂移。因此，需要连接到变送器，读取其内部参数并进行零点校正。

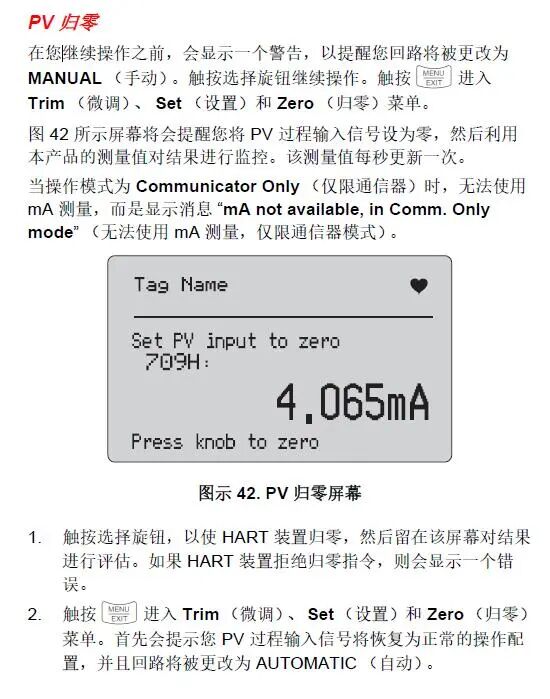

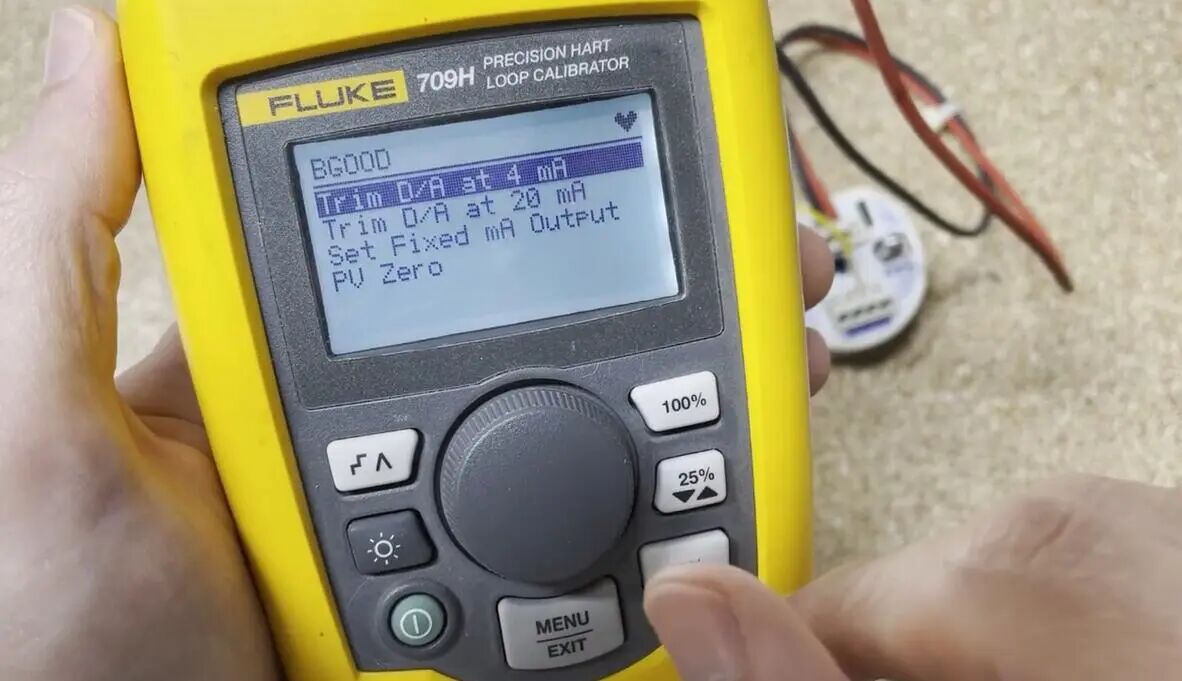

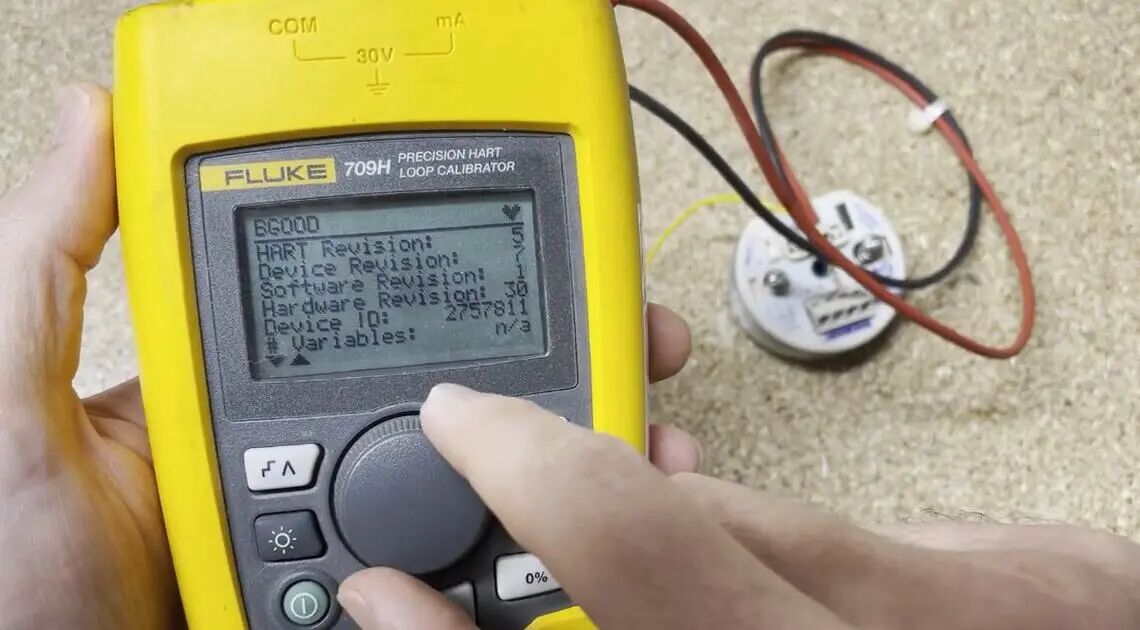

2. 操作流程：通过操作二阀组，将变送器与工艺管线隔离，并连通大气（关闭隔离阀，开启测试阀），使其感受当前实际大气压。利用709H的 HART通讯功能（相当于手操器），与变送器建立连接，读取其设备信息和当前压力值。执行 PV Zero（过程变量归零）命令，对每一台变送器逐一进行零点校准。

3. 结果与判断：零点调整完成后，三台变送器的读数高度一致，偏差缩小至允许范围内，问题解决。（如果零点校准后问题依旧，则需要使用专业的压力校验仪对变送器进行全量程的性能测试。）

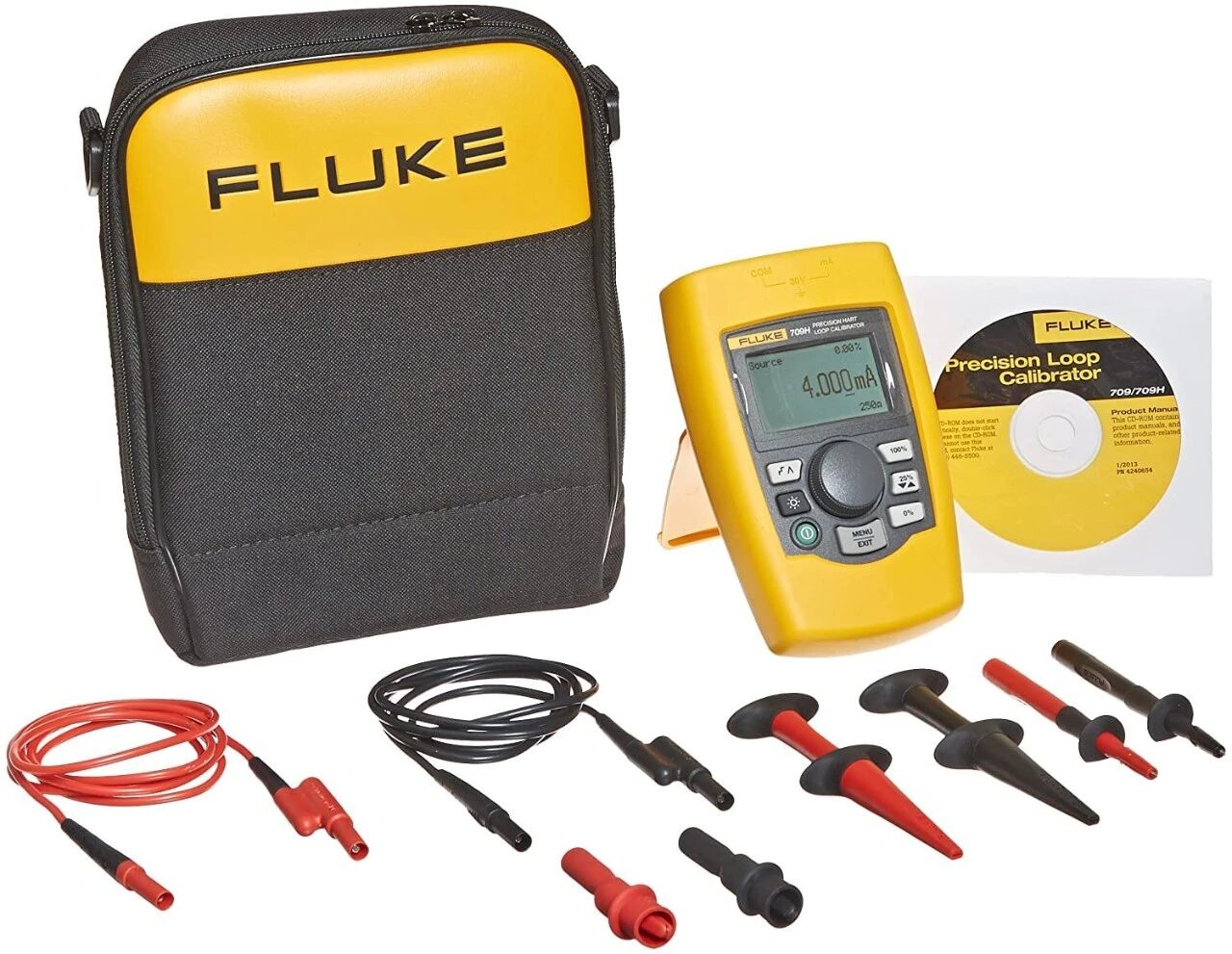

相比过去需携带多台设备、操作复杂且耗时，现在使用带HART通讯与诊断功能的Fluke 709H精密回路校验仪，一台设备即可切换多种功能，操作简便，技术人员均可快速上手；其Quick-Set旋钮与双线连接设计，显著提升测量、输出与接线效率，大幅缩短作业时间。

同时福禄克过程校验仪系列产品我司均在特价销售，包含Fluke 705、Fluke 707、Fluke 709 / 709H 、Fluke 710、Fluke 715、Fluke 724、Fluke 725 、Fluke 726、Fluke 754 等等型号，现货特价销售中，有需要的朋友可以联系下方免费电话与我们沟通咨询~
