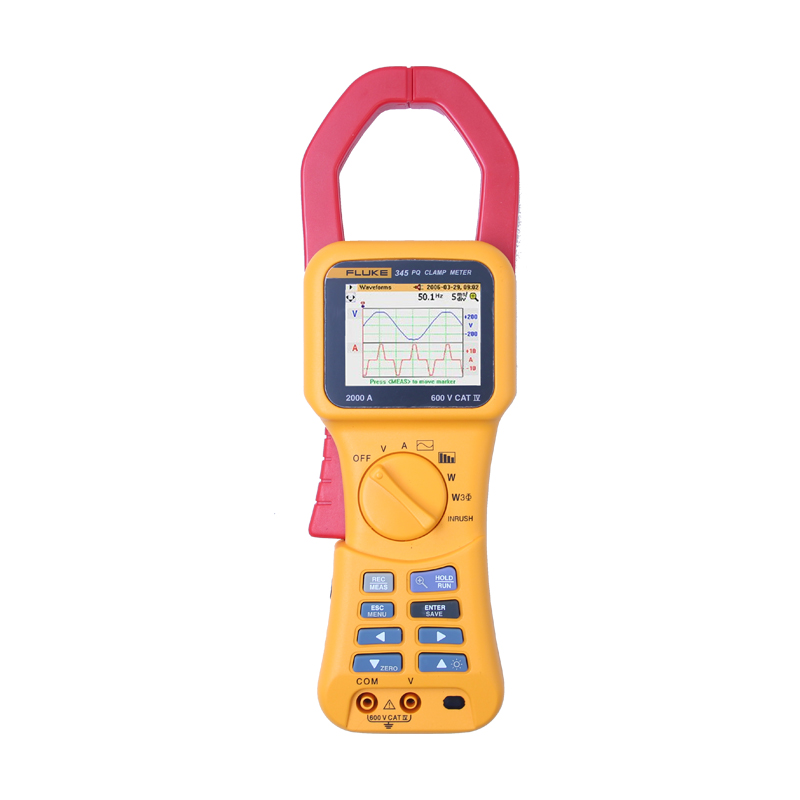

福禄克Fluke 345手持式谐波功率钳表

Fluke 345手持式谐波功率钳表全面融合了电能分析仪、电能质量记录仪以及钳型表的强大功能，是监测电力负载的理想工具。

  • 交流/直流电流:无需切断电路即可测量交流电流（最高 1400 A）和直流电流（最高 2000 A）

  • 符合安全标准:600 V CAT IV 电能分析仪可以用在进线口处

  • 在信噪环境下准确测量:由于配备低通滤波器，即使电力负载中存在失真波形，钳型表也能进行准确的测量

  • 数据记录:可对任何电能质量参数（包括谐波）进行几分钟甚至一个多月的记录，从而发现间歇性故障

  • 检验电池:直接测量电池和直流系统的直流波动 (%)

  • 排除谐波故障:以数字或图形形式分析和记录谐波

  • 涌入电流:捕获和分析令人讨厌的电流波动（3 秒至 300 秒）

  • 简单易用:用于显示波形和趋势的宽大背光显示屏，方便确认电能测方式仪设置

  • 三相电能:内置平衡负载功能

  • 查看图形和生成报告:将电能分析仪与随附电能记录软件配合使用

查看更多
咨询热线： 13410391245
在线咨询
  • 产品概要

    这款电能质量钳型表全面融合了电能分析仪、电能质量记录仪以及钳型表的强大功能，是监测电力负载的理想工具。


    由于采用了用于分析谐波频谱的高亮彩色电能检测仪显示屏，用于滤除高频信噪的低通滤波器，以及优秀的电磁防干扰设计，使得 Fluke 345手持式谐波功率钳表非常适合检修可变负载的电能质量故障。 此外，借助电能仪表，霍尔效应钳型表还能在无需中断电路的情况下测量直流电流。 电能分析仪的内置存储器让用户可以长期记录电能质量参数，从而分析趋势或间歇性问题。


    应用

    • 设置和检修变频电动机以及 UPS 系统 – 通过测量主要电能质量参数来检验是否正常工作

    • 谐波测量 – 发现可能损害或破坏关键设备的谐波问题

    • 涌入电流捕获 – 当出现令人怀疑的重新启动或令人厌烦的电路跳闸时，检查启动电流

    • 负载分析 – 在增加负载之前检验电力系统的容量


  • 型号及配件

    Fluke 345

    345 电能质量钳型表

    柔软便携包

    电能记录软件

    测试线

    鳄鱼夹

    测试探针

    USB 电缆

    国际交流适配器/转接盒

    英文版印刷用户手册

    多语言手册光盘

  • 技术指标

    显示屏

    彩色穿透式 LCD 液晶显示屏，320 x 240 像素（对角长 70 mm），二级背光

    电源

    电池类型 1.5 V 碱性 AA MN 1500 或 IEC LR6 x 6

    电池寿命（典型值）

    > 10 小时（背光全亮度打开）

    > 12 小时（背光亮度降低）

    等效电池

    输入：110/230 V 50/60 Hz

    输出：15 V 直流，300 mA

    参考条件

    所有准确度均在 23 °C ±1 °C (73.4 °F ±1.8 °F) 下确定

    工作温度

    0 °C 至 50 °C（32 °F 至 122 °F）

    电流温度系数

    ≤ ±0.15% 读数 / °C

    电压温度系数

    ≤ ±0.15% 读数 / °C

    最大相对湿度

    温度在 31 °C (87 °F) 以内时为 80% 并线性降至 40 °C (104 °F) 时的 50%

    最大工作高度

    2000 m

    最大安全工作电压

    安全 IEC 61010-1 600 V CAT IV 双重或加强绝缘保护，污染等级 2

    保护等级 IP40；EN60529

    电流测量

    600 V 交流有效值或直流（未绝缘导线和接地点之间）

    电压测量

    600 V 交流有效值或直流（输入端子和接地点之间）或者 825 V（加电相位电压之间）（三角形电力网配置）

    辐射标准

    IEC/EN 61326-1:1997 A

    抗扰性

    IEC/EN 61326-1:1997 附录 C 性能标准 B

    尺寸（长 x 宽 x 高）

    300 x 98 x 52 mm (12 x 3.75 x 2 in)

    重量（含电池）

    820 g (1.8 lb)

    钳口开度

    60 mm

    钳口容量

    直径 58 mm

    清洁

    可以使用沾有异丙醇的布清洁装置。请勿使用研磨剂或其他溶剂。

    精确度

    23 °C ±1 °C (73.4 °F ±1.8 °F)。请参见环境条件规格以了解温度系数。

    测量量程

    0 至 2000 A 直流或 1400 交流有效值

    自动量程功能

    40 A / 400 A / 2000 A

    分辨率

    40 A 量程下为 10 mA

    400 A 量程下为 100 mA

    A，在 2000 A 量程下

    精确度：直流和直流有效值

    I > 10 A：±1.5% 读数 ± 5 位I < 10 A：±0.2 A

    精确度：平均值

    I > 10 A：±3% 读数 ± 5 个字I < 10 A：±0.5 AHr

    精确度：峰值

    I > 10 A：±5% 读数 ± 5 位I < 10 A：±0.5 AHr

    精确度：AHr

    I > 10 A：±2% 读数 ± 5 位I < 10 A：±0.5 AHr

    精确度：CF（波峰系数）

    1.1 ≤ CF < 3：±3% 读数 ± 5 位3 ≤ CF < 5：±5% 读数 ± 5 位分辨率：0.01

    精确度：RPL（纹波）

    2% ≤ RPL < 100%：±3% 读数 ± 5 位100% ≤ RPL < 600%：±5% 读数 ± 5 位分辨率：0.001I 直流 > 5 A，I 交流 > 2 A

    -

    所有测量均在直流（DC）和 15 Hz 至 1 kHz 条件下进行最大过载 10000 A 或有效值 x 频率 < 400000安培有效值为真有效值测量（交流 + 直流）

    THD（总谐波失真）

    1% ≤ THD < 100%：±3% 读数 ± 5 位

    100% ≤ THD < 600%：±5% 读数 ± 5 位

    分辨率：0.001

    DF（失真系数）

    1% ≤ DF < 100%：±3% 读数 ± 5 位

    分辨率：0.001

    H02 ≤ Vharm < H13：±5% ±2 位

    H13 ≤ Vharm ≤ H30：±10% ±2 位

    -

    所有测量最多至 30 次谐波（15 Hz 至 22 Hz 最多至 40 次谐波）基波 F0 的频率范围 15 Hz 至 22 Hz 和 45 Hz 至 65 HzVacrms > 1V

    测量量程

    0 至 1650 kW 直流或 1200 kW 交流

    测量量程

    4 kW，40 kW，400 kW，1650 kW

    分辨率

    4 kW 下为 1 W

    40 kW 下为 10 W

    400 kW 下为 100 W

    1200 kW 下为 1 kW

    精确度

    2.5% 读数 ±5 位

    W1Ø < 2 kW ±0.08 kW

    W3Ø < 4 kW ±0.25 kW

    测量量程

    0 至 1650 kVA 直流或 1200 kVA 交流

    自动量程功能

    4 kVA，40 kVA，400 kVA，1650 kVA

    分辨率

    4 kVA 下为 1 VA

    40 kVA 下为 10 VA

    400 kVA 下为 100 VA

    1200 kVA 下为 1 kVA

    精确度

    VA > 2 kVA：2.5% 读数 ±5 位

    VA < 2 kVA：±0.08 kVA

    测量量程

    0 至 1250 kVAR

    自动量程功能

    4 kVAR，40 kVAR，400 kVAR，1200 kVAR

    分辨率

    4 kVAR 下为 1 VAR

    40 kVAR 下为 10 VAR

    400 kVAR 下为 100 VAR

    1200 kVAR 下为 1 kVAR

    精确度

    VAR > 4 kVAR：±2.5% 读数 ± 5 位

    VAR < 4 kVAR：±0.25 kVAR

    功率因数范围

    0.3 < PF < 0.99

    测量量程

    0.3 电容至 1.0 和 1.0 至 0.3 电感（72.5 ° 电容至 0 ° 和 0 ° 至 72.5 ° 电感）

    分辨率

    0.001

    精确度

    ±3 °

    频率范围

    15 Hz 至 1 kHz

    测量量程

    0.3 电容至 1.0 和 1.0 至 0.3 电感（72.5 ° 电容至 0 ° 和 0 ° 至 72.5 ° 电感）

    分辨率

    0.001

    精确度

    ±3 °

    频率范围

    15 Hz 至 22 Hz 和 45 Hz 至 65 Hz

    测量量程

    40,000 kWHr

    自动量程功能

    4 kWHr，40 kWHr，400 kWHr，4,000 kWHr，40,000 kWHr

    分辨率

    4 kWHr 量程下为 1 WHr

    40 kWHr 量程下为 10 WHr

    400 kWHr 量程下为 100 WHr

    4000 kWHr 量程下为 1 kWHr

    40,000 kWHr 量程下为 10 kWHr

    精确度

    kWHr > 2 kWHr：±3% ±5 位

    kWHr < 2 kWHr：±0.08 kWHr

    所有有功功率（Watts）/视在功率（VA）/无功功率（VAR） /功率因数（PF）测量

    频率范围：直流和 15 Hz 至 1 kHz

    电流量程：10 A 至 1400 A 有效值

    电压量程：1 V 至 825 V 有效值

    最大输入：825 V 有效值 / 1400 A 有效值

    最大过载：1000 V 有效值/10000 A 所有测量均在直流和 15 Hz 至 1 kHz 条件下进行最大过载 10000 A 或有效值 x 频率 < 400000

    测量量程

    15 Hz 至 1 kHz

    分辨率

    0.1 Hz

    精确度

    15 至 22 Hz ±0.5% 读数

    40 Hz 至 70 Hz ±0.5% 读数

    15 Hz 至 1000 Hz ±1% 读数

    电流量程

    10 A 至 1400 A 有效值

    电压量程

    1 V 至 825 V 有效值

    电流测量

    量程：10A / 20A / 40A / 100A / 200A / 400A / 1000A / 2000A

    分辨率：40A下为1A； 400A下为10A； 2000A下为50A

    精确度：±3% 读数 ±1 像素

    最大过载：10,000 A

    电压测量

    量程：4V / 10V / 20V / 40V / 100V / 200V / 400V / 1000V

    分辨率：4V下为100mV / 40V下为1V / 400V下为10V / 1000V下为31.25V

    精确度：±2% 读数 ±1 像素

    最大过载：1000 V 真有效值

    频率范围：直流和 15 Hz 至 600 Hz

    时基

    2.5 ms / 5 ms / 10 ms / 25 ms / 50 ms/div（毫秒）

    刷新率

    0.5 秒

    最大采样速率

    15.625 kHz

    量程

    40 A、400 A 和 2000 A

    分辨率

    40 A 量程下为 10 mA

    400 A 量程下为 100 mA

    2000 A 量程下为 1 A

    精确度

    I > 10 A（±5% 读数 ±1 像素）

    I < 10 A（±0.5 A）

    所有测量均在直流（DC）和 15 Hz 至 1 kHz 条件下进行

    最大过载

    最大过载 10000 A 或有效值 x 频率 < 400000

    安培有效值为真有效值测量（交流 + 直流）

    捕获时间

    1 s、3 s、10 s、30 s、100 s 和 300 s

    最大采样速率

    15.625 kHz

    USB PC 接口

    Power Log（电力记录）软件用于下载、分析和报告

    345 Upgrade Utility（升级实用程序）用于安装新的固件版本

    记录区域

    有三个区域，可单独使用，或是合而为一组成一个大的区域

    平均周期

    1 秒，2 秒，5 秒，10 秒，30 秒，1 分，5 分，10 分，15 分和自定义

    平均时间

    记录时间（1 个区域）

    1 秒

    1 时 49 分

    2 秒

    3 时 38 分

    5 秒

    9 时 6 分

    10 秒

    18 时 12 分

    30 秒

    2 日 6 时 36 分

    1 min（毫伏）

    4 日 13 时 12 分

    5 min（毫伏）

    22 日 18 时 0 分

    10 分钟

    45 日 12 时 0 分

    15 min（毫伏）

    68 日 6 时 0 分

    -

    记录时间（3 个区域）

    1 秒

    5 时 12 分

    2 秒

    10 时 24 分

    5 秒

    1 日 2 时 00 分

    10 秒

    2 日 4 时 00 分

    30 秒

    6 日 12 时 1 分

    1 min（毫伏）

    13 日 0 时 12 分

    5 min（毫伏）

    65 日 0 时 15 分

    10 分钟

    130 日 0 时 30 分

    15 min（毫伏）

    195 日 0 时 45 分

    平均时间

    记录时间（1 个区域）

    1 秒

    0 时 34 分

    2 秒

    1 时 8 分

    5 秒

    2 时 52 分

    10 秒

    5 时 44 分

    30 秒

    17 时 13 分

    1 米

    1 日 10 时 26 分

    5 m

    7 日 4 时 10 分

    10 m

    14 日 8 时 20 分

    15 m

    21 日 12 时 30 分

    1 秒

    1 时 38 分

    2 秒

    3 时 16 分

    5 秒

    8 时 11 分

    10 秒

    16 时 23 分

    30 秒

    2 日 1 时 11 分

    1 米

    4 日 2 时 23 分

    5 m

    20 日 11 时 25 分

    10 m

    81 日 0 时 50 分

    15 m

    121 日 13 时 15 分

    平均时间

    记录时间（1 个区域）

    1 秒

    1 时 40 分

    2 秒

    3 时 21 分

    5 秒

    8 时 22 分

    10 秒

    16 时 45 分

    30 秒

    2 日 2 时 17 分

    1 米

    4 日 4 时 35 分

    5 m

    20 日 22 时 55 分

    10 m

    41 日 21 时 50 分

    15 m

    62 日 20 时 45 分

    1 秒

    4 时 47 分

    2 秒

    9 时 34 分

    5 秒

    23 时 57 分

    10 秒

    1 日 23 时 54 分

    30 秒

    5 日 23 时 25 分

    1 米

    11 日 23 时 25 分

    5 m

    59 日 21 时 5 分

    10 m

    119 日 18 时 10 分

    15 m

    179 日 15 时 15 分
