Fluke电缆测试标准文件怎么看,测试报告如何解读?

许多技术小伙伴虽然已经使用了很久FLUKE电缆测试仪,但是对FLUKE的测试标准文件与测试报告还是一知半解,今天我们来一个一个讲清楚。


经常有客户问,仪器内置的测试标准(也叫测试极限值)指标是多少,我线的参数要达到多少dB才能过测试呢?这可以查看FLUKE仪器内置测试标准文档,下图是文档中的截图,这个是TIA CAT 6 Perm.Link测试标准的具体测试项目与指标。


如何看测试标准文档?


首先我们要明确,图中所有的信息是针对TIA CAT 6 Perm.Link这个标准的,表中的信息不一定适用于其他标准,每个标准有自己的测试通过规则,每句话对应左侧的颜色,左侧的颜色代表右侧的参数,并且在不同的工作频率下,每项参数的指标是不一样的,所以图表上只是标出了部分频率下每项参数的指标。


重点信息解读:

i字母代表仅供参考的信息,标准不对这项参数做要求。在仪器界面中是这样显示:


浅蓝色代表Length(长度),对长度的特别说明:长度大于99米就不达标,测试失败。


浅黄色代表标准不要求检测的项目,在图中代表ACR-N和PS ACR-N。


紫色代表RL(回波损耗),有个特殊情况:如果插入损耗小于3dB,这项参数直接忽略不做要求,也就是无论测出来是多少,都直接过。


绿色代表ACR-F(远端衰减串扰比),有个特殊情况:如果FEXT(远端串扰)小于67dB,这项参数直接忽略不做要求,也就是无论测出来是多少,都直接过。


FLUKE报告看不懂,如何解读测试报告?

我们先来看整体,再分解详谈。


报告页头:

这里看到测试设置与仪器和适配器信息。


报告左侧:

福禄克测试会把线缆在所有工作频率下的各项参数都测出来,如果是超五类网线标准,那么超五类网线的工作频率是0~100Mhz,如果不算小数点只算整数也有100个点,按理说要把13项数据的100个数据都写在一张纸上,这么点地方肯定写不下呀,应该怎么解决这个问题呢?我们来看看福禄克报告是怎么做的。


其实就是木桶原理,我们只看最短的那个板,考核它,看它达不达标,如果全班最差的学生都能考上清华北大,那其他学生的成绩就不用担心了。


福禄克测试报告上写的就是每项参数最差的那个值,拿这个最差的值与极限值(标准值)做对比,如果最差的都过了,那这项参数就通过测试。


这个表格里面还有2个很重要的概念:最差值和最差余量。

最差值,顾名思义,就是某频率(横向坐标)测试结果最差的那个线对的值,一般是纵向坐标的最低点。咱们还是拿考试举例,一个学期10次考试,最差值就是考的最差的那次。


最差余量呢,余量(Margin)就是各性能指标测量值与测试标准极限值的差值,正余量表示比测试极限值好,结果为PASS,负值表示测试极限值差,结果为FALL,余量越大,说明距离极限值越远,性能越好。继续拿考试举例,假设及格线60分,我如果考了70分,余量就是70-60=10分,我如果考了40分,余量就是40-60=-20分,所以余量是越大越好的。


最差余量有两种情况,一种是在整个频率上距离测试极限值最近的点;另一种是所有线对余量最差的线对。由于极限值大多数情况下在各个频率上是不一样的,一般都是曲线,所以最差值和最差余量很有可能不在同一个频率点上。


报告右侧:

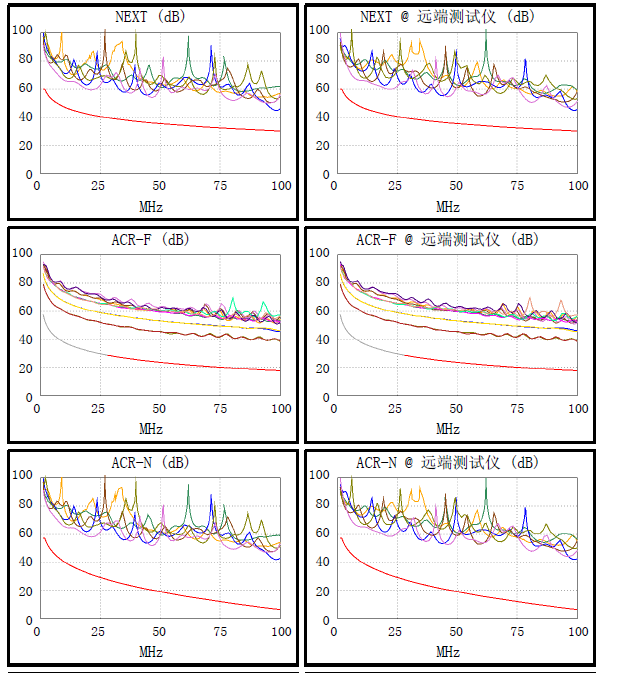

每项参数的波形图,横坐标是频率Mhz,纵坐标是dB,红色线是标准线,如果低于标准线,则测试失败。
