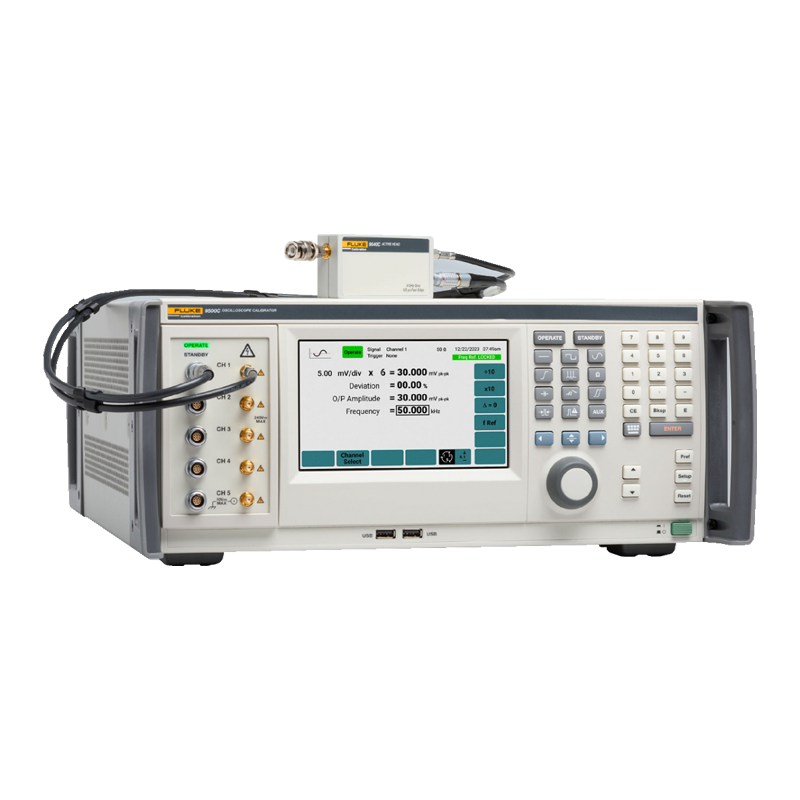

福禄克Fluke 9500C高性能示波器校准器

高效、有效、多产 —— 卓越信号性能的关键

  • 唯一市售的多通道示波器校准系统

  • 所有通道上的同步输出提高了测试速度和效率，并消除了导联变化的需要

  • 专用示波器校准仪的带宽是多产品校准仪的两倍

  • 更精确的信号，可测试各种信号和频率

  • 4通道加触发器

  • 高达4 GHz的调平正弦波

  • 使用有源测量头技术在示波器输入端生成校准信号，扩展您的校准能力，提高性能和灵活性

  • 全自动，带计量/校准软件，无需手动操作

查看更多
咨询热线： 13410391245
在线咨询
  • 产品概要


    在许多校准实验室中，示波器校准的自动化代表着工作效率的显著飞跃。过去，该过程需要熟练的操作员耗费大量时间来执行重复性的任务。虽然半自动化或部分自动化解决方案提供了一定程度的缓解，但它们自身往往会带来一系列复杂问题。


    适应示波器技术的发展

    近年来，示波器已经从简单的双通道仪器发展为复杂的四通道设备。校准这些先进的仪器通常涉及在不同的通道上传输校准信号。过去，这需要手动调整电缆。这种方法，尤其是对于高性能的仪器，可能会因电缆和连接器的操作而带来测量方面的不确定性。作为信号路由替代方案的开关矩阵可能导致信号反射和路径差别等问题，从而影响校准准确度。


    9500C 创新的有源信号头和全自动化

    Fluke 9500C 有效地解决了这些挑战，通过其创新的有源信号头实现了真正的全自动化。在 9500C 系统中，示波器全面校准所需的全部信号均由可分离的信号头产生，这些信号头远程连接至校准仪主机。这些信号头直接与示波器输入接口连接，无需额外的布线。控制和波形切换由主机无缝管理，过程发生在信号头内部 - 位置距离示波器输入端和放大器仅几毫米。每台 9500C 主机最多可以控制五个信号头，从而能够利用外部触发校准 4 通道示波器。此设计可确保提供、控制和切换所有必需的信号，无需操作员干预或外部切换机构。


    Fluke 示波器校准仪 9500C 的主要功能：

    • 无缝实现全自动化：消除了手动任务，可显著提高实验室的生产率。

    • 先进的有源信号头技术：确保将信号直接、准确地传送到示波器。

    • 同时进行多通道校准：减少校准每个通道所需的时间和复杂性。

    • 最小的测量不确定性：避免与手动电缆操作和开关矩阵相关的常见错误。

    • 多功能性和效率：能够以最少的操作员输入校准现代多通道示波器。


    Fluke 9500C 代表了示波器校准技术的革新，结合了效率、精度和用户友好性。这证明了 Fluke Calibration 在推动校准领域的进步，并确保实验室能够跟上示波器技术不断变化的需求方面的努力。


    Fluke 9500C 示波器校准器的完整功能


    垂直和水平偏转带宽：

    • 9500C 用快速归零沿检查示波器垂直偏转/采集放大器的脉冲响应和带宽，提供 4.44 mV 至 3.1 V 的幅值和 70 ps、150 ps 或 500 ps 的上升/下降时间。

    • 高电平的快沿达 210 V pk-pk，可评估输入衰减器的动态性能。

    • 稳幅正弦波高达 4 GHz，50Ω 下的幅值范围为 4.44 mV 至 5.56 V pk-pk，能够直接校准示波器带宽，包括 Z 轴和水平偏转带宽。

    • 双正弦输出有利于示波器触发灵敏度的校准，以及其他通常需要将分流器插入到连接电缆的功能。


    垂直偏转增益：

    • DC 电平和 10 Hz 至 100 kHz 的方波是可调的，幅值达 220V，具有 5 位数字的幅值分辨率，DC 电平的准确度达 0.025%，方波的准确度达 0.05%，对于校准 12 位数字和 14 位数字内插的示波器的垂直偏转绰绰有余。

    • 9500C 可以在加上高电压之前检查示波器的输入阻抗，以保护 50Ω 输入端。

    • 自动切换至 50Ω 输出阻抗，可在高达 5.56 V 的幅值下产生相同的波形。


    时基准确度：

    • 时间标记覆盖每格 0.2 ns 至 50 s 的时基校准，有四种形式可供选择，并可选择每十个标记突出显示一次，以提高模拟和数字存储示波器的可视性。

    • 方波和脉冲标记用于校准时基抖动，可得到高稳定性晶体基准的支持，提供 ± 0.25 ppm 的时基准确度。


    辅助校准功能：

    9500C 的辅助功能可校准别的校准仪通常忽视的其他示波器功能：

    • DC 和方波电流高达 100 mA，可校准电流探头。

    • 复合视频信号测试电视同步隔离功能。

    • 线性斜波可校准触发电平标记，检查数字存储示波器 (DSO) 是否丢失数据位。

    • 大电流（5 V 至 20 V）脉冲，可测试 50Ω 端接保护。

    • 零扭曲精确对准脉冲沿，评估多通道示波器的通道延迟。

    • AUX IN 可将外部校准波形切换至有源信号头的 BNC/SMA 连接器。

    • 电阻和电容功能，可直接测量示波器的输入阻抗。

    • 短路/开路输出，可测试示波器输入漏泄电流。


  • 型号及配件

    9500C

    高性能示波器校准器（随附完全认可的、符合国际标准的 17025 校准证书以及相关数据）

    9540C

    有源信号头，DC 电平高达 ± 220 V；校准幅值：方波（高达 210 V pk-pk）为 10 Hz 至 100 kHz；稳幅正弦波为 0.1 Hz 至 4 GHz

  • 技术指标
  • 资料下载
    产品宣传页
    名称 大小 版本 下载
    福禄克Fluke9500C高性能示波器校准器产品彩页 3.82Mb
    使用说明书
    名称 大小 版本 下载
    福禄克Fluke9500C高性能示波器校准器使用手册 1.68Mb
